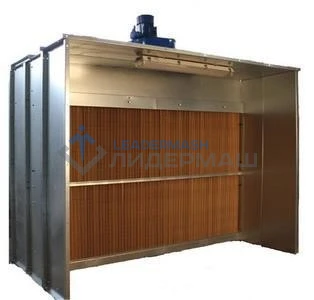

Покрасочная камера с сухой фильтрацией ПКС-3000

Назначение

Области применения покрасочной камеры

Окрасочная кабина с водяной завесой успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них. Диапазон окрашиваемых изделий очень широк. Например, окрасочная камера служит для:

• покраски колесных дисков; покраски габаритных металлоконструкций; покраски садовой и сельскохозяйственной техники; покраски буров; покраски труб и столбов; покраски свай; покраски сварных воздуховодов; покраски опалубки; покраски элементов строительных конструкций; покраски цементно-волокнистых плит и других строительно-отделочных материалов; покраски (лакировки) электронных плат и компонентов; покраски деталей самолетов; покраски элементов катеров и лодок; покраски бамперов автомобилей; реставрации мебели и антиквариата; покраски мебели; покраски МДФ фасадов; покраски столов; покраски стульев; покраски окон; покраски дверей; покраски погонажных изделий (дверного погонажа, плинтусов); покраски паркета и доски пола; покраски других мебельных и столярных изделий.

Принцип работы

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря окрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.

Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 - 95%). Причем по мере загрязнения фильтра степень фильтрации увеличивается.

Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95%.

Преимуществом сухой окрасочной камеры являются:  минимальное время обслуживания  и  простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.

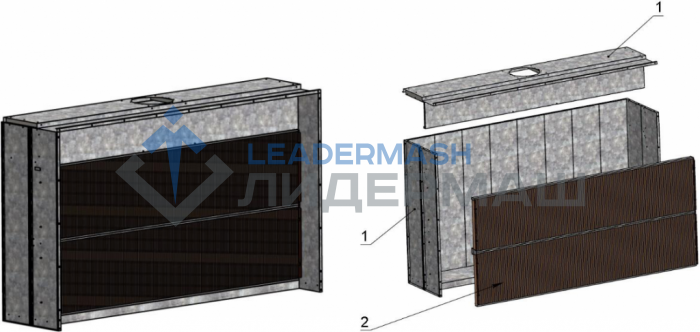

Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы. Корпус камеры закрывает внутренний объем с 5-ти сторон, в отличие от аналогов, у которых вместо нижней герметизирующей панели используется пол цеха.

2. Две вертикальные полосы картонного лабиринтного фильтра

Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95%. Удерживающая способность составляет 15 – 17 кг шламов на 1 м² для крепления фильтра используются 3 направляющих: одинарная вверху, сдвоенная в середине и одинарная внизу. Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

• скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4-5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха

• центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра.

• для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры В камере увеличен объем внутренней полости, благодаря чему обеспечивается

• равномерность скорости потока воздуха в рабочей зоне, что повышает: качество лакокрасочного покрытия, срок службы фильтров.

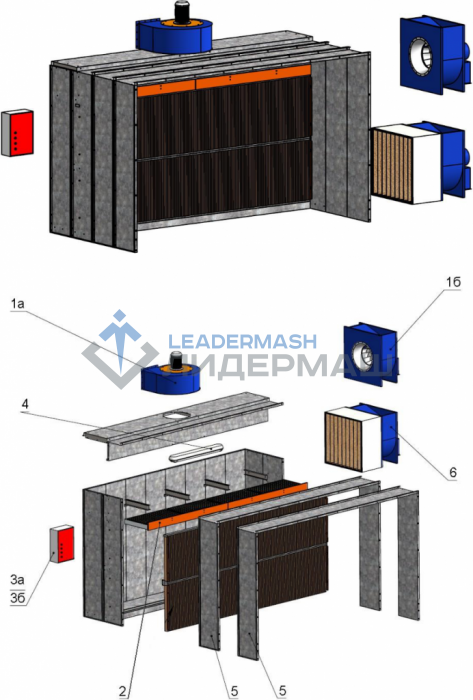

Доступные опции

1) Вентилятор вытяжной взрывозащищенный

Исполнение взрывозащищенное, с взрывозащищенным двигателем (опционально – с общепромышленным двигателем или не взрывозащищенный).

1а) Вентилятор с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируется вибрация, образующаяся в результате засорения лопаток вентилятора при интенсивной работе окрасочной камеры.

Двигатель вентилятора вместе с крыльчаткой полностью извлекается из корпуса. Для этого не нужно расчеканивать воздуховоды, отсоединять электродвигатель от электрической сети и т.п. Такая конструкция вентилятора минимизирует время обслуживания.

1б) Вентилятор с несущей рамой. Вентилятор может быть установлен в любом удобном месте, в т. ч. на улице, и соединяется с камерой воздуховодом (воздуховод исключен из поставки).

Конструкция предусматривает возможность извлекать двигатель вместе с крыльчаткой из корпуса вентилятора без расчеканивания воздуховодов. Это обеспечивает удобство обслуживания и минимизирует технологические простои малярной камеры.

2) Дополнительная степень фильтрации воздуха

Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром. Использование дополнительной ступени фильтрации позволяет достичь степени очистки воздуха от твердых частиц вплоть до 95%.

3) Электрический щит управления

3а) Щит в пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

3б) Щит в металлическом корпусе с кнопками включения/выключения/аварийного выключения – для размещения вне взрывоопасной зоны.

4) Светильник взрывозащищенный люминесцентный двухламповый, 2х36Вт. В комплект поставки светильника включены 2 лампы.

5) Увеличение глубины рабочей зоны на 500 мм. Комплект из двух боковых панелей и панели крыши.

6) Приточный вентилятор и набор фильтров для «эконом-проекта» включают в себя: Вентилятор приточный общепромышленного исполнения. Для создания в малярке избыточного давления, производительность приточного вентилятора подбирается на 10-20% больше вытяжного, с учетом того, что дополнительно должно быть преодолено сопротивление и карманного фильтра, и фильтра воздухораздаточного устройства. Карманный фильтр в собственном корпусе, предназначенном для стыковки с приточным вентилятором. Исполнение фильтра – быстросъемное. Фильтр предназначен для многократного использования. Его регенерация осуществляется вручную, механической очисткой и продувкой. Рулон фильтра тонкой очистки (20х2 метра) для самостоятельного пошива покупателем рукава воздухораздаточного.

Поставка оборудования включает:

• Монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры
• Упаковка для перевозки автотранспортом
• Паспорт и инструкция по эксплуатации
• Компакт-диск со схемой и фотоиллюстрациями сборки
• Опции включённые в комплект поставки:
• Вентилятор взрывозащищённый – 2,2 кВт 8500 м3/час.
• Увеличение раб. зоны на 0,5 метра.
