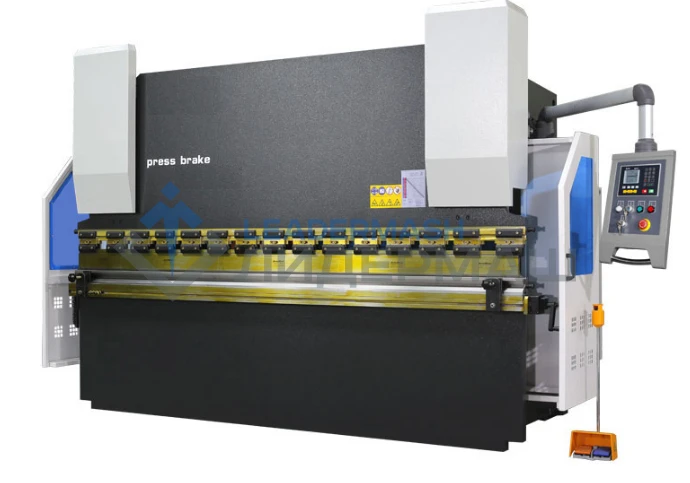

Листогибочный пресс с контроллером WC67K-200-6000
Листогибочный пресс с контроллером
модель WC67K-200/6000 (длина гибки 6000 мм и усилие 200 тонн)
Подробнее
цена по запросу
Описание
ПРЕИМУЩЕСТВО
- Скромные начальные инвестиции- Низкие эксплуатационные расходы
- Комплектующие от мировых брендов
- Надежная и стабильная работа
- Простота в управлении и обслуживании
Листогибочные прессы серии WC67K созданы для тех, кому необходимо выполнять гибку изделий с небольшой производительностью, низкими эксплуатационными расходами и начальными инвестициями.
Станина пресса выполнена в виде сварной конструкции с высокоточной механообработкой. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные электрические и гидравлические компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.
С помощью простого и надежного контроллера E21 оператор имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y и X осуществляется также от него. Ось R (ход пальцевых блоков по вертикальной оси) – перемещается вручную.
Ход по осям Z1 Z2(влево и вправо) также осуществляется вручную. Возможна точная механическая подстройка положения заднего упора
Синхронизация осей Y1 Y2 на листогибочном прессе осуществляется через торсионный вал с муфтой. Есть регулировка хода заднего упора и гибочной балки, настройка положения пальцевых блоков упора и цифровое отображение на экране контроллера его расположения.
Гидравлические цилиндры, установленные с двух сторон, работают в замкнутом контуре, который состоит из электрогидравлического клапна и гидравлического двигателя, а также высокоточных линейных энкодеров, обеспечивающих точное положения гибочной балки.
Задний упор
Все компоненты заднего упора используются от ведущих мировых производителей, что обеспечивает высокую точность позиционирования листа.
Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки. В стандартной комплектации задний упор программируется по оси X, а опционально можно также поставить программируемую ось R.
Все листогибочные прессы оснащаются передними поддержками листа для удобного позиционирования листа оператором. Они легко перемещаются в обе стороны по направляющим, а также имеют регулировку по высоте.
Пресс также оснащен держателями пуансона и матрицы европейского типа. Стандартный инструмент для станка представляет собой многоручьевую универсальную матрицу и пуансон на всю длину пресса.
Опционально станок можно оснастить быстросъемными зажимами пуансона, а также заказать специальный инструмент для изготовления конкретных деталей. Для этого необходимо прислать нам чертежи с указанием марок стали, радиусов и толщин.
Опционально можно установить ручную систему компенсации прогиба листа. (Не входит в стандартную комплектацию)
Контроллер E21
Функции
· Управление осью х и осью у· Сохранение до 40 программ по 25 шагов
· Точность перемещения по осям 0,1мм
· Ручной режим управления
· Диагностика ошибок
· Настройка времени выдержки
· Настройка отвода заднего упора
Технические характеристики
| Валюта | RUB |
| Вес, кг | 19000 |
| Глубина зева, мм | 350 |
| Длина гибки, мм | 6000 |
| Максимальное усилие, тонн | 200 |
| Мощность, кВт | 15 |
| Расстояние между колоннами, мм | 4800 |
| Страна производства | Китай |
| Максимальное усилие | 200 т |
| Максимальная длина гибки | 6000 мм |
| Расстояние между колоннами | 4800 мм |
| Вырез в колоннах (зев) | 350 мм |
| Просвет | 500 мм |
| Ход | 250 мм |
| Мощность главного двигателя | 15 кВт |
| Габариты станка стандартные | 6500х2000х2800 |
| Вес станка примерный | 19000 кг |
| Длина, мм | 6500 |
| Ширина, мм | 2000 |
| Высота, мм | 2800 |
