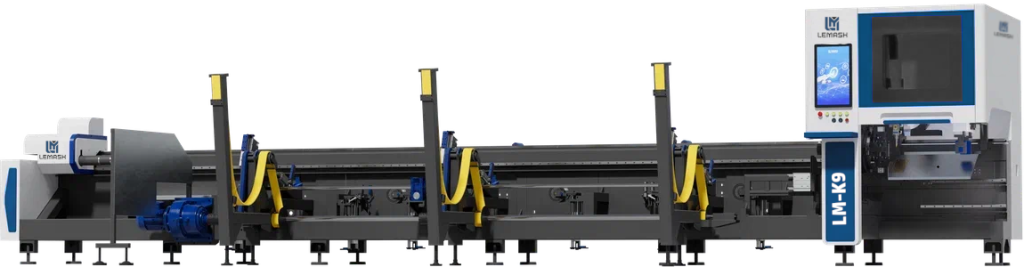

LEMASH LM-K6 и LM K9: оптоволоконные станки лазерной резки

Оптоволоконные станки лазерной резки LEMASH LM-K6 и LM-K9 предназначены для высокоскоростного раскроя различных видов металлических труб и профилей. Ключевым преимуществом станков является широкий диапазон возможностей и применения.

Это современное и эффективное решение для резки как закрытых профилей (труба различных видов и форм), так и отрытых деталей (уголок, швеллер, тавр, двутавр и т.п.). Станки обеспечивают высокую точность и качество обработки таких материалов, как черная и нержавеющая сталь, алюминий, латунь и титан. Оборудование легко справляется с сложными фигурами и с обработкой металла с плёнкой на поверхности.

В отличие от традиционной обработки профилей на ленточнопильном станке с последующей механической обработкой (фрезерованием, пробивкой и т.п.) труборез LEMASH выполняет все операции за одну установку детали, с высокой точностью, без необходимости дальнейшей доработки.

Оптоволоконные лазерные труборезы LEMASH — универсальное оборудование, которое используется на производствах в различных промышленных областях: в строительстве автомобилей, воздушного транспорта, судостроении; в работах военно-промышленного комплекса; при изготовлении железнодорожных вагонов, контейнеров для перевозки; при производстве металлоконструкций для строительства жилых, спортивных, торговых и офисных зданий; при изготовлении металлической мебели, рекламных конструкций и сооружений, спортивного оборудования, посуды и бытовых металлических изделий.

Преимущества станков:

• Высокая повторяемость и стабильность (одинаковые результаты на большой партии деталей);
• Отсутствие отхода (обработка трубы с нулевым остатком);
• Минимальное тепловое влияние на металл (не деформирует детали);
• Сокращение цикла производства готового изделия (в некоторых случаях более чем в 15 раз);
• Широкие возможности (может резать отверстия, вырезы и сложные контуры без необходимости механической обработки);
• Оперативную перенастройка под новый проект (изменение программы за несколько секунд);
• Расширение возможностей конструкторского отдела (модернизация и улучшение готовой продукции);
• Автоматическая загрузка труб (промежуток от конца резки одной трубу до начала следующей ~ 10 секунд);
• Датчик определения сварного шва (автоматическая раскладка и резка деталей в заданном участке относительно сварного шва).

Конструкционные особенности

Система управления FSCUT

Система управления FSCUT — это серия контроллеров для лазерных станков, разработанных компанией Shanghai Friendess Electronics Technology Co., Ltd. Предназначена для автоматизации и оптимизации процессов оптоволоконной лазерной резки, включая обработку труб, различных профилей, 3D резку и др. производственные задачи.

Надежный лазерный источник

Станок оборудуется лазерным излучателем Raycus (СЕ) либо IPG, ведущих производителей в области оптоволокна. Основные их достоинства: стабильность; компактные размеры; длительный период работы без перерывов 24/7; сервисный центр на территории РФ; высокое качество сборки.

Излучатели рассчитаны на использование в условиях сильных нагрузок, на высоких скоростях. Интеллектуальная и безопасная система блокировки рабочей платформ.

Высокотехнологичные лазерные головы

Лазерные головы BLT представляют собой инновационное решение для лазерного оборудования малой, средней и высокой мощности (от 1,5кВт до 40кВт). Они сочетают в себе компактность, легкость и передовые технологии, что делает их идеальным выбором для современных производственных задач.

Лазерная головка спроектирована так, чтобы ключевые расходные элементы, такие как защитные стекла, сопла или линзы, можно было заменить без необходимости демонтажа всей головы. Это экономит время и снижает трудозатраты.

Датчик / камера определения сварного шва

Эта функция служит для коррекции стороны резки, чтобы готовая деталь была вырезана сварным швом во внутреннюю часть изделия (где сварной шов не будет виден) а эстетически гладкая поверхность была на лицевой части детали, либо для тех случаев где отверстия недопустимы на сварном шве .

Автоматическая раскладка чертежа резки: программа корректирует раскладку так, чтобы отверстия никогда не пересекались с сварным швом. Повышенная безопасность: исключает риск попадания отверстий на шов, снижая вероятность дефектов и ремонта.

Пневматический подвижный зажимной люнет

Система работает по следующему принципу: последняя обрабатываемая деталь, обрезается с одной стороны; люнет перемещается вперёд; прижимные лапки фиксируют трубу / профиль; последняя обрабатываемая деталь, обрезается со второй стороны; прижимные лапки фиксируют трубу / профиль, далее люнет отъезжает и готовая деталь сбрасывается в лоток.

Примеры обработки изделий на лазерном труборезе
