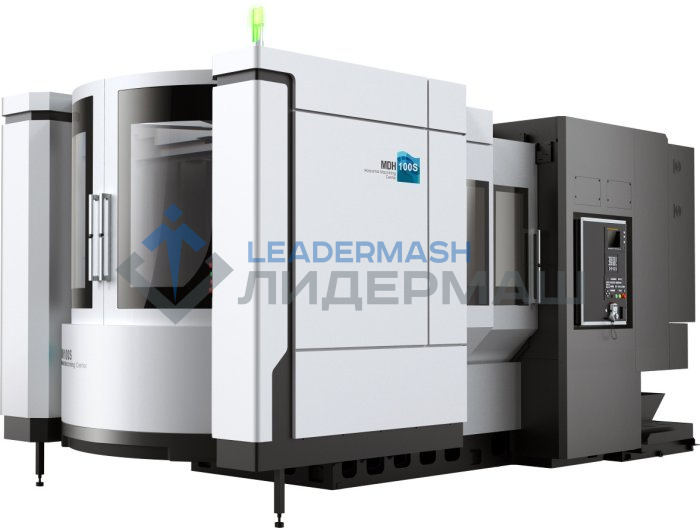

Горизонтальный обрабатывающий центр с ЧПУ MDH100S DMTG
Размеры стола: 1000x1000 мм.
Максимальная нагрузка на стол: 2000кг.
Перемещение по осям XYZ: 1400/1100/1000 мм
Занимаемая площадь: 3680×6370 мм
Вес станка: 24500 кг
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Горизонтальный обрабатывающий центр разработан и изготовлен с применением международных передовых технологий. Обрабатывающий центр широко используется в аэрокосмической, автомобильной промышленности, для комплексной обработки корпусных деталей средних размеров.
Серия MDH - Горизонтальный обрабатывающий центр. Разработан и изготовлен с применением международных передовых технологий. Обрабатывающий центр широко используется в аэрокосмической, автомобильной промышленности, для комплексной обработки корпусных деталей средних размеров. Они отличаются высокими параметрами резания, точностью позиционирования и надежностью, благодаря применению первоклассных механических и электронных комплектующих, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков.
Область применения:
Горизонтальный обрабатывающий центр серии MDH разработан и изготовлен с применением международных передовых технологий. Обрабатывающий центр широко используется в аэрокосмической, автомобильной промышленности, для комплексной обработки корпусных деталей средних размеров. Они отличаются высокими параметрами резания, точностью позиционирования и надежностью, благодаря применению первоклассных механических и электронных комплектующих, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. Горизонтальные обрабатывающие центры MDH поставляется в различных комплектациях, в том числе со сменой паллет, шпинделем до 12000 об/мин. На станках можно выполнять: фрезерование, растачивание, сверление, зенкерование, развертывание, нарезание резьб, контроль качества обработки и др. Наличие магазина сменных инструментов (от 40 до 160 шт.) и ЧПУ позволяют существенно сократить вспомогательное время на обработку, повысить гибкость переналадки станков. Для данных станков характерна развитая система диагностики состояния узлов, адаптивное управление, бесступенчатое регулирование скорости подачи и частоты вращения шпинделя.
Характеристики обрабатывающего центра:
Серия MDH отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих таких фирм, как NSK, THK, Fanuc, Heidenhain, Siemens, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства.
Станина станков выполнена из высококачественного чугуна и обладает превосходной устойчивостью к вибрации. Для перемещения рабочих органов используются направляющие и шариковинтовые пары фирмы «ТНК» (Япония).
Шпиндель разработан с высокой жесткостью и точностью с использованием угловых шариковых подшипников фирмы «NSK» (Япония). Устройство охлаждения шпинделя используется для регулирования температуры шпинделя и предотвращает его деформацию при повышении температуры, таким образом, гарантируется точность обработки и продлевается срок эксплуатации шпиндельного устройства.
Шпиндель оснащен системой защиты от стружки и пыли.
Магазин инструментов - выбор необходимого инструмента осуществляется в обоих направлениях по кратчайшему пути.
Электрика выполнена по стандартам СЕ, электрошкаф имеет теплообменник, гарантирующий стабильность работы (кондиционер опция)
Станок оснащен закрытой зоной резания, устройством охлаждения шпинделя, системой подачи СОЖ и стружкосборником. Привод шпинделя осуществляется от мотор-шпинделя с усиленным крутящим моментом (редуктор шпинделя опция). Тип магазина — «с манипулятором».
| Тип станка | Обрабатывающие центры |
| Максимальная длина заготовки, мм | 500 |
| Максимальный диаметр стержня, мм | Ø115 / Ø270 |
| Общее кол-во инструментальных позиций, шт. | 40 (60 / 80 / 120 / 160) |
| Отверстие шпинделя, мм | Ø100 |
| Размеры стола, мм | 1000x1000 |
| Ход по оси X/Z, м/мин | 36 (опция 45), ускоренный ход |
| Ширина, мм | 6375 |
| Масса, кг | 24500 |
| Максимальная нагрузка, кг | 2000 |
| Рабочая зона. Перемещения XхYхZ, мм | 1400 х 1100 х 1000 |
| Расстояние от торца шпинделя до стола, мм | 80～1180 |
| Расстояние от оси шпинделя до колонны, мм | 200～1250 |
| Конус шпинделя | BT50 |
| Диаметр шпинделя, мм | Ø100 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 2 скорости, 2 диапазона вращения |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | X: 0,021 Y/Z: 0.018 |
| Повторяемость по осям X/Y/Z на всей длине, мм | X: 0.009 Y/Z: 0.007 |
| Длина, мм | 3682 |
