Пятикоординатный фрезерный центр VDWB50
Максимальный размер заготовки: Ø550х450 мм.
Максимальная нагрузка на стол: 400 кг.
Скорость вращения шпинделя: 12 000 об/мин.
Занимаемая площадь: 2950 x 2205 x 2890 мм.
Вес станка: 7500 кг
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.

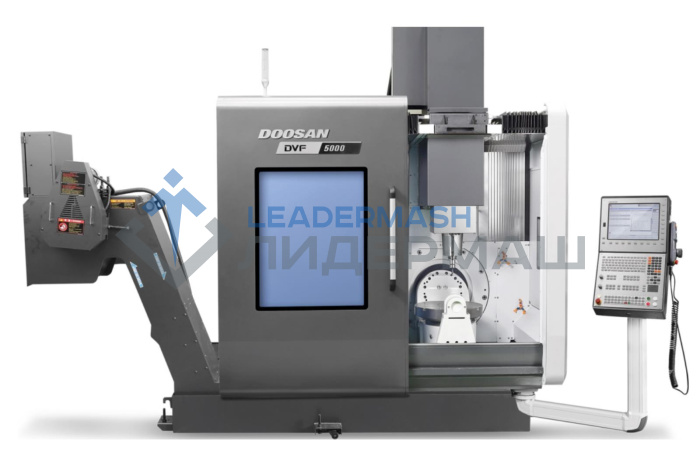

Пятикоординатный фрезерный центр с ЧПУ DN Solutions DVF 5000 — это современный 5-осевой вертикальный обрабатывающий центр, созданный для высокоточной обработки сложных деталей за одну установку. Станок оптимален для аэрокосмической отрасли (лопатки из титановых сплавов), автомобилестроения (пресс-формы из инструментальных сталей) и медицинской промышленности (имплантаты из биосовместимых материалов). Ключевые преимущества включают нагрузку 400 кг, шпиндель 12 000 об/мин, 5-осевую одновременную обработку и возможность автоматизации для организации безлюдного производства сложных деталей с высочайшей точностью.
Преимущества и выгоды:
-
Высокая точность 5-осевой обработки: Наклонно-поворотный стол (оси B и C) с прямыми торк-моторами и разрешением 0.0001° позволяет создавать сложнейшие геометрии без переустановки заготовки.
-
Жесткая и надежная конструкция: Литая чугунная станина и роликовые направляющие гарантируют высочайшую виброустойчивость и долговечность, даже при обработке твердых материалов.
-
Мощный шпиндель: Встроенный шпиндель прямого привода на 12 000 об/мин с крутящим моментом 118 Нм обеспечивает высокую производительность при черновой и чистовой обработке.
-
Вместительный магазин инструмента: Базовая комплектация на 30 инструментов (с опцией до 120) позволяет выполнять сложные операции без ручной смены оснастки.
-
Эргономика и автоматизация: Компактная конструкция и опция автоматической смены паллет организуют безлюдное производство (lights-out manufacturing).
-
Высокая динамика: Скорости подач до 40 м/мин и быстрое время смены инструмента (1.3 с) сокращают вспомогательное время и повышают общую эффективность.
-
Продуманное охлаждение: Система подачи СОЖ под давлением 70 бар и эффективный отвод стружки обеспечивают стабильность процесса при глубоком сверлении и интенсивном фрезеровании.
-
Проверенная система ЧПУ: Оснащение современной системой управления (Siemens 840D sl) обеспечивает интуитивный интерфейс и мощный функционал для 5-осевого программирования.
-
Сравнительно низкая стоимость владения: Энергоэффективные сервоприводы и продуманная конструкция снижают эксплуатационные расходы и потребление электроэнергии.
-
Готовность к оснащению: Станок доступен с опциями (измерительный зонд, датчик износа инструмента), что позволяет сразу создать готовое автоматизированное рабочее место.
| Тип станка | Обрабатывающие центры |
| Максимальный диаметр вращения, мм | 550 |
| Максимальный диаметр обработки, мм | Ø 550х450 |
| Максимальный диаметр стержня, мм | Ø 75 |
| Мощность противошпинделя, кВт | 20 000 |
| Мощность шпинделя, кВт | 11/18.5 |
| Общее кол-во инструментальных позиций, шт. | 30 |
| Размеры стола, мм | 500 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 20 |
| Спецификация шпинделя | HSK-T63 |
| Ход по оси X/Z, м/мин | 40 |
| Т- образные пазы, мм (ширина х кол-во х шаг) | 8 (шириной 14 H8 мм) |
| Максимальная нагрузка, кг | 500 (0°) / 300 (0-90°) |
| Рабочая зона. Перемещения XхYхZ, мм | 800х500х450 |
| Расстояние от торца шпинделя до стола, мм | 150-600 |
| Конус шпинделя | 1 : 10 |
| Диаметр шпинделя, мм | Ø 90 |
| Максимальное число оборотов, об/мин | 12000 |
| Мощность двигателя, кВт | 7.5 / 13 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 30 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 1-20000 |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | X: 0,016 Y/Z: 0.013 B: 10” C: 8” |
| Повторяемость по осям X/Y/Z на всей длине, мм | X: 0.006 Y/Z: 0.005 B: 4” C: 3” |
| Длина, мм | 2950 |
| Ширина, мм | 2205 |
| Высота, мм | 2890 |
| Масса, кг | 7500 |
