Пятикоординатный фрезерный центр VDWB50
Максимальный размер заготовки: Ø1000х590 мм.
Максимальная нагрузка на стол: 500 кг.
Скорость вращения шпинделя: 20 000 об/мин.
Занимаемая площадь: 3700 x 3225 x 2450 мм.
Вес станка: 14500 кг
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.

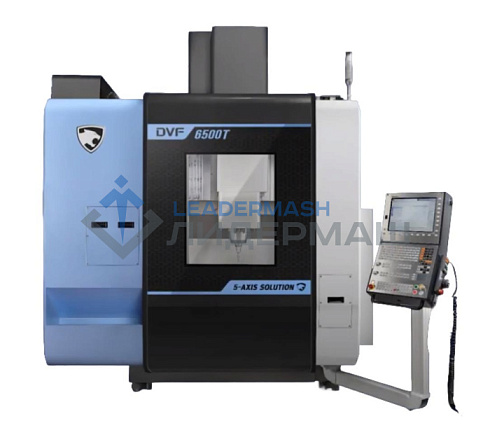

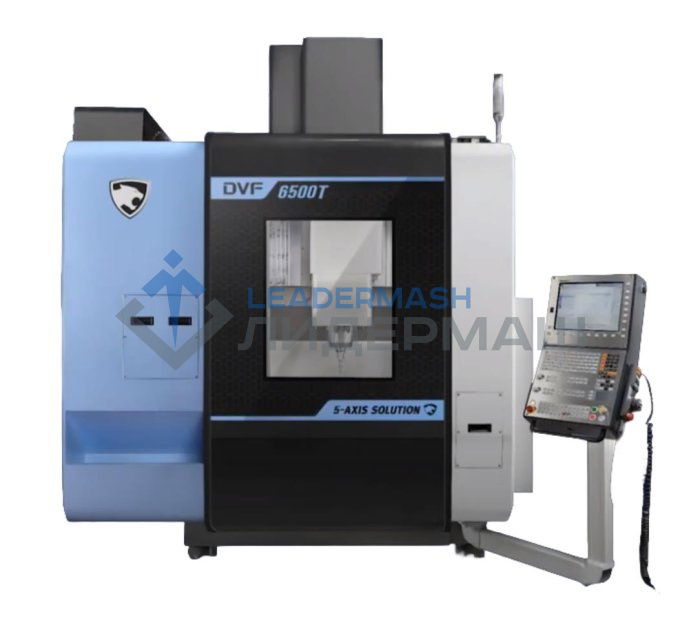

DN Solutions DVF 6500T — это универсальный пятиосевой обрабатывающий центр, сочетающий фрезерные и токарные операции в одной установке.
Индекс T (Turning) обозначает наличие встроенной функции токарной обработки, что делает станок ещё более гибким и производительным решением для комплексной обработки корпусных, дисковых и зубчатых деталей.
Модель DVF 6500T разработана для предприятий аэрокосмической, автомобильной, энергетической и инструментальной отраслей, где важны высокая точность, стабильная повторяемость и сокращение количества установок.
Преимущества станка
1. Фрезерование и токарная обработка в одном станке
DVF 6500T выполняет фрезерные и токарные операции без переустановки заготовки, что исключает накопление погрешностей базирования и сокращает общее время цикла. Благодаря этому достигается высокая точность сопрягаемых поверхностей и стабильное качество при серийном производстве.
2. Высокоскоростной шпиндель HSK-T63
Шпиндель с конусом HSK-T63 развивает скорость до 18 000 об/мин, мощность 22 / 18,5 кВт и крутящий момент 118 Н·м.
Такие параметры позволяют уверенно выполнять черновую и чистовую обработку на одном оборудовании.
Система масляного охлаждения шпиндельного узла минимизирует тепловые деформации и обеспечивает стабильную геометрию даже при длительных циклах.
3. Возможность зубонарезания методом Power Skiving
DVF 6500T поддерживает современную технологию Power Skiving — высокопроизводительное зубонарезание, основанное на синхронном вращении инструмента и заготовки при перекрещивающихся осях. Метод Скайвинг объединяет принципы фрезерования и протягивания, обеспечивая:
-
сокращение времени цикла в 2–3 раза по сравнению с классическим долблением;
- высокую точность профиля и чистоту поверхности зубьев;
-
возможность нарезания внутренних зубьев в корпусах и замкнутых полостях. Для производителей редукторов, приводов и зубчатых колёс — это стратегическое преимущество, повышающее производительность и снижая себестоимость.
4. Расширенные возможности осей и стола
Рабочие ходы по осям X/Y/Z — 750 × 785 × 600 мм, скорости подач — до 45 м/мин.
Поворотно-наклонный стол диаметром 650 мм выдерживает заготовки массой до 500 кг.
Ось С вращается со скоростью до 1000 об/мин, обеспечивая стабильность при токарных и зубонарезных операциях, а ось A имеет диапазон –120° … +120°, предоставляя полный доступ к поверхности детали.
5. Высокая динамика и точность позиционирования
Приводы прямого действия и торк-моторы обеспечивают плавное, синхронное движение осей при пятиосевой интерполяции.
Абсолютные энкодеры и оптические линейки на всех координатах гарантируют микронную точность и повторяемость при длительной эксплуатации.
6. Вместительный магазин инструментов и высокая скорость смены
Стандартный магазин на 60 инструментов (опция — до 120) обеспечивает время смены «инструмент-к-инструменту» всего 1,3 с.
Такое быстродействие особенно ценно при многопереходной обработке с применением фрез, сверл и резцов в одном цикле.
7. Эффективное охлаждение и фильтрация
СОЖ под давлением до 70 бар (опция) и бак объёмом 650 л обеспечивают стабильное охлаждение инструмента при тяжёлых режимах.
Система Cyclon Filter отделяет окалину и абразивные частицы центробежным методом, защищая насос и продлевая срок службы оборудования.
8. Современные системы ЧПУ
Доступны варианты управления: FANUC 31i-B5 Plus и SIEMENS 840D / Sinumerik One.
Контроллеры поддерживают синхронное вращение осей, пятиосевое программирование, компенсацию температурных деформаций и выполнение операций Skiving в CAM-среде.
9. Готовность к автоматизации
DVF 6500T интегрируется с паллетными станциями, измерительными зондами и роботизированными системами.
Он полностью готов к концепции производства без участия оператора («тёмный цех»), обеспечивая круглосуточную автономную работу без потери точности и качества.
| Тип станка | Обрабатывающие центры |
| Максимальная длина обработки, мм | 1000 |
| Максимальный диаметр вращения, мм | 650 |
| Максимальный диаметр обработки, мм | Ø 1000х590 |
| Максимальный диаметр стержня, мм | Ø 90 / Ø 130 |
| Мощность противошпинделя, кВт | 20 000 |
| Мощность шпинделя, кВт | 18.5 / 22 |
| Общее кол-во инструментальных позиций, шт. | 60 |
| Размеры стола, мм | 500 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 20 \ 20 \ 20 |
| Спецификация шпинделя | HSK-T63 |
| Ход по оси X/Z, м/мин | 45 \ 45 \ 45 |
| Т- образные пазы, мм (ширина х кол-во х шаг) | 8 (шириной 14 H8 мм) |
| Максимальная нагрузка, кг | 500 (0°) / 300 (0-90°) |
| Рабочая зона. Перемещения XхYхZ, мм | 800х500х450 |
| Расстояние от торца шпинделя до стола, мм | 150-600 |
| Конус шпинделя | 1 : 10 |
| Диаметр шпинделя, мм | Ø 90 |
| Максимальное число оборотов, об/мин | 12000 |
| Мощность двигателя, кВт | 7.5 / 13 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 30 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 1-20000 |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | X: 0,016 Y/Z: 0.013 B: 10” C: 8” |
| Повторяемость по осям X/Y/Z на всей длине, мм | X: 0.006 Y/Z: 0.005 B: 4” C: 3” |
| Длина, мм | 3700 |
| Ширина, мм | 3225 |
| Высота, мм | 2450 |
| Масса, кг | 14500 |
