Размеры стола: 1200*600 мм
Перемещение по осям XYZ: 1100*600*600 мм
ЧПУ: GSK-25I Китай / FANUC 0i-MF-PIUS / SIEMENS 828D
Цельнолитая чугунная станина (монолит)
Шпиндель: 11 / 15 кВт
Способы оплаты при заказе для физических лиц:
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Кондиционер электрошкафа
Поворотный стол 4 ось 320 мм.
Сверхпрочная чугунная станина из модифицированного серого чугуна HТ300.
Конструкция станка состоит из неподвижной колонны и перемещающегося в продольном и поперечном направлении стола (оси X; Y). Станок оснащен направляющими качения, перемещение рабочих узлов происходит по средствам ШВП.
Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиций. (Дискового типа ATC). Производители: OKADA/TD Тайвань / Dan Quan Китай.
Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2,5сек.).
Шарико-винтовая пара с преднатягом обладает высокой жесткостью в сочетании с высокой плавностью и точностью хода.
Производители: HIWIN/PMI Тайвань – стандар.
Специально разработанная конструкция шпинделя обеспечивает равномерное распределение температур, предотвращая тепловые деформации. Шпиндель максимально сбалансирован и обладает чрезвычайно высокой статической и динамической жесткостью.
Производители: KENTURN (Тайвань).
Скорость вращения - 12000 об/мин. Надежная конструкция. Ремонтопригодность.

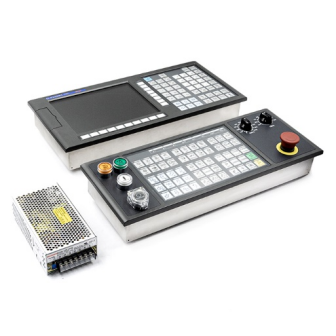

GSK25i — это высокопроизводительная система ЧПУ, характеризующаяся мощными функциями и простым управлением. Она применима к многофункциональным обрабатывающим центрам, сверлильным станкам, фрезерным станкам и сверлильным станкам с 3-5-осевой связью.
GSK25i использует высокопроизводительную аппаратную платформу и операционную систему Linux. Система поддерживает до 8 осей с 5-осевой связью и обеспечивает функции управления по пяти осям, такие как пятиосевой RTCP (управление центральной точкой инструмента), обработка в наклонной плоскости (позиционирование 3+2) и ручная подача по пяти осям. Кроме того, GSK25i поддерживает синхронизацию осей подачи и управление осями ПЛК.
В системе используется промышленная шина Ethernet GSK-Link и сервопривод в режиме реального времени. В сочетании с сервоприводом серии GH (высокая скорость и высокая точность) и серводвигателем с абсолютным энкодером с высоким разрешением он может обеспечить точность позиционирования 0,001 мм.
Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации. Станина и колонна отлиты из высококачественного серого чугуна FC300 с большим количеством внутренних рёбер жесткости. Все основные части станка сконструированы и проверены по «Методу конечных элементов» (FEA) для обеспечения необходимой жесткости, высокой точности и долговечности станка. Колонна станка отлита с большим количеством внутренних рёбер жёсткости.
Рабочий стол (1200 х 600) :
Инструментальная оправка и штревель:

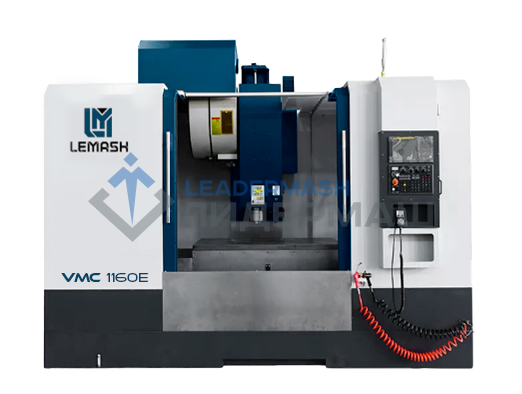

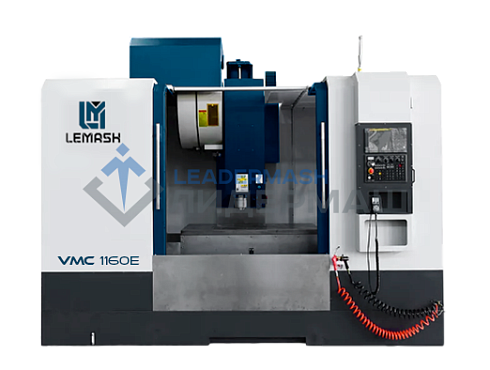

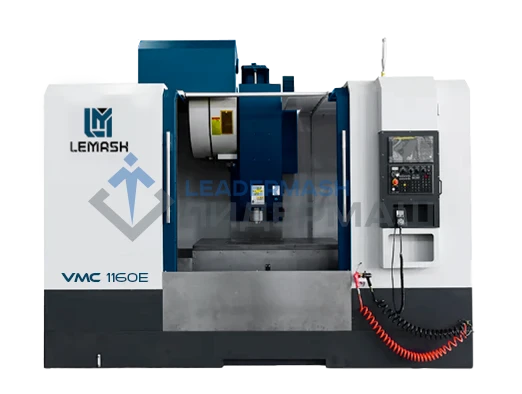

Альтернативная комплектация вертикального фрезерного трех осевого обрабатывающего центра с ЧПУ VMC1160
Дополнительная комплектация:
| Тип станка | Обрабатывающие центры |
| Общее кол-во инструментальных позиций, шт. | 24 |
| Размеры стола, мм | 1200 x 600 |
| Т- образные пазы, мм (ширина х кол-во х шаг) | 18×5×100 |
| Максимальная нагрузка, кг | 800 |
| Рабочая зона. Перемещения XхYхZ, мм | 1100х600х600 |
| Расстояние от торца шпинделя до стола, мм | 120-720 |
| Расстояние от оси шпинделя до колонны, мм | 650 |
| Конус шпинделя | BT-40 |
| Диаметр шпинделя, мм | Ø150 |
| Максимальное число оборотов, об/мин | 8000 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 48/48/48 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 1~10000 |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | 0,005 |
| Повторяемость по осям X/Y/Z на всей длине, мм | 0,003 |
| Длина, мм | 3200 |
| Ширина, мм | 2500 |
| Высота, мм | 2800 |
| Общая установленная мощность, кВт | 11/15 |
| Масса, кг | 7000 |
