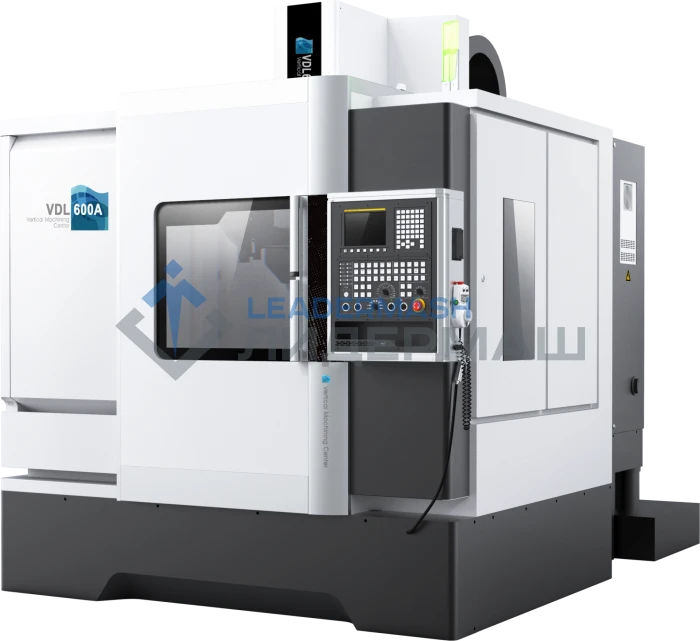

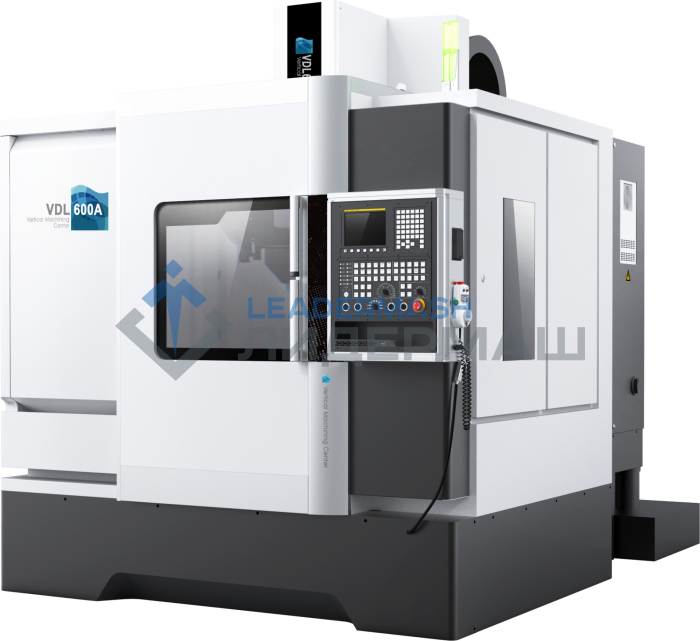

Вертикальный обрабатывающий центр с ЧПУ VDL600A DMTG
Размеры стола: 800*420 мм
Максимальная нагрузка на стол: 500кг
Перемещение по осям XYZ: 620 / 440 / 540 мм
ЧПУ: FANUC 0i MF
Шпиндель: FANUC βiI 8/10000
Вес станка: 4600 кг.
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Высокопроизводительные и точные вертикальные фрезерные обрабатывающие центры VDL серии с ЧПУ предназначены для единичного или серийного изготовления деталей, обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Технические особенности оборудования:
Благодаря уникальной конструкции высокоскоростных линейных направляющих обрабатывающие центры VDL1000 имеют широкое применение при механической обработке крупногабаритных деталей в автомобильной, судостроительной и аэрокосмической промышленности.
Станки серии VDL имеют широкое применение при механической обработке корпусов, и прецизионных деталей, а так же для обработки пресс-форм. С одной установкой могут быть выполнены все обработки, такие как фрезерование, сверление, развертывание, нарезание резьбы и т. д. Станок оснащен магазином с автооператором (ATC), системой автоматической смазки, системой охлаждения, ручным переносным пультом (MPG) и кабинетной защитой.
Конструкция:
|
Станина Станина станка отлита из высококачественного чугуна, характеризующегося максимальной жесткостью и хорошим демпфированием колебаний, что позволяет выполнять обработку с большой подачей и глубиной резания. Станина многократно подвергалась анализу с помощью теории эластичности. Для достижения оптимальных решений модули и секции в конструкции симметричны. Станина и салазки равномерно распределяют нагрузку. Стойка с ребрами жесткости типа сотовой структуры способна противостоять изгибу и скручиванию. |
|
Шпиндельная головка Шпиндельная головка многократно подвергалась структурному и динамическому анализам. Шпиндель обладает высокой жесткостью благодаря ребрам жесткости. |
|
Рабочий стол Рабочий стол станка отлит из высококачественного чугуна, характеризующегося максимальной жесткостью и хорошим демпфированием колебаний, что позволяет выполнять обработку с большой подачей и глубиной резания. Салазки равномерно распределяют нагрузку. |
|
Шпиндель Высокоскоростной прецизионный шпиндель приводится в движение зубчатым ремнем, что существенно снижает передачу шума и тепловыделения. В шпинделе используются угловые шариковые подшипники, обеспечивая стандартную скорость 8000 об/мин. Система охлаждения шпинделя эффективно снижает влияние термической деформации, что позволяет увеличить срок службы. В шпинделе используется IRD система, позволяющая избегать резонанса на высоких скоростях работы. |
|
Шарико-винтовые пары Высокоточные шарико-винтовые пары, обладают хорошими динамическими характеристиками, высокой быстротой срабатывания, низким уровнем шума и трения. Высокоточные шарико-винтовые пары С3, предварительно натянутые, используются на осях X/Y/Z для точной передачи движения, обладают низким уровнем шума и не зависят от температурных деформаций. |
 |
Линейные направляющие Линейные направляющие, по которым осуществляется движение по осям X/Y/Z, обеспечивают высокую скорость перемещения и точность позиционирования. Применяемые линейные направляющие имеют большую контактную поверхность и отличную жесткость. |
 |
Инструментальный магазин Надежный автоматический манипулятор для смены инструмента работает быстро и плавно в двух направлениях (пневматическое и электрическое управление) по ближайшему маршруту. В барабанном магазине можно хранить до 20 (опция 24) инструментов. |
 |
Система ЧПУ Станки стандартно оснащаются системой ЧПУ FANUC 0i-MF, но могут быть установлены и другие системы управления такие как Siemens, Heidenhain и др. В системе управления могут быть встроены функции для работы четвертой оси в соответствии с требованиями заказчика. |
|
Мощность и момент на шпинделе |
 |
| Тип станка | Обрабатывающие центры |
| Общее кол-во инструментальных позиций, шт. | 16 (опция 24 ARM) |
| Размеры стола, мм | 800×420 |
| Ширина, мм | 2451 |
| Масса, кг | 4600 |
| Т- образные пазы, мм (ширина х кол-во х шаг) | 3×18×125 |
| Максимальная нагрузка, кг | 500 |
| Рабочая зона. Перемещения XхYхZ, мм | 620х440х540 |
| Расстояние от торца шпинделя до стола, мм | 140-680 |
| Расстояние от оси шпинделя до колонны, мм | 550 |
| Конус шпинделя | BT40 |
| Диаметр шпинделя, мм | Ø100 / Ø130 Ø78 / Ø110 ARM |
| Максимальное число оборотов, об/мин | 60 – 8000 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 24 / 24 / 20 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 1~10000 |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | X/Y/Z: 0.020/0.016/0.020 |
| Повторяемость по осям X/Y/Z на всей длине, мм | X/Y/Z: 0.008/0.006/0.006 |
| Длина, мм | 2483 |
| Высота, мм | 2412 |
| Общая установленная мощность, кВт | 7.5/11 |
