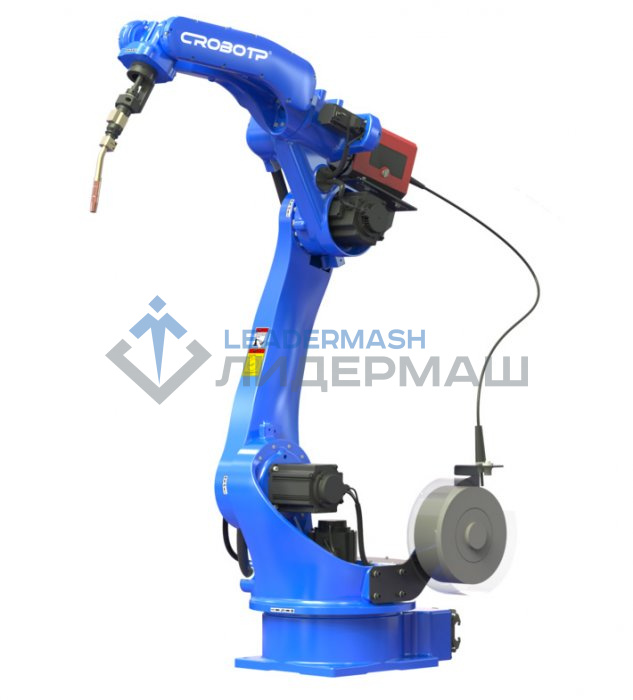

Промышленный робот манипулятор RH18-20
- Длина руки 1720мм позволяет обрабатывать большинство деталей малых, средних и крупных производств.
- Робот может быть установлен на полу или подвешен к потолку, напольные или потолочные рельсы.
- Независимый аварийный выключатель обеспечивает безопасность оператора.
Подробнее
цена по запросу
Описание
- Длина руки 1720мм позволяет обрабатывать большинство деталей малых, средних и крупных производств.
- Робот может быть установлен на полу или подвешен к потолку. Также возможна установка робота на напольные или потолочные рельсы.
- Широкая сфера применения позволяет использовать робота в таких процессах, как: сварка, покраска, погрузо-разгрузочные работы, транспортировка, сортировка и т.д.
- Независимый аварийный выключатель обеспечивает безопасность оператора.
- Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота.
Конструктивные особенности
Размеры основания:
Размеры фланца:
ДИАПАЗОН ДВИЖЕНИЯ ПО ОСЯМ
Из чего состоит робот?
Источник питания MIG/TIG сварки и плазменной резкиДля обеспечения эффективных сварочных работ наша компания комплектует промышленных роботов серии RH надежными источниками сварки и плазменной резки всемирно известных производителей.
Шкаф электроавтоматики
Современная система дистанционного управления позволяет роботу оптимизировать ускорение и замедление исходя из фактической нагрузки, насколько это возможно, чтобы сократить продолжительность рабочего хода
Единый блок для промышленных роботов
В единый блок CD60-CRX8 интегрированы контроллер и синхронный сервопривод, а также специальные контактные выводы задач по транспортировке, сварке, покраске, стогованию, полировке и других задач. Использую и предохранительные порты. Идеально подходит для 6-осевых роботов с нагрузкой 6-20 кг для выполнения данное устройство, можно расширить до 8 осей с использованием 2-х дополнительных осей внешнего устройства позиционирования. Стандартная шина может быть расширена до промышленной сети.
Блок обучения, серия С
Блок обучения это рабочий интерфейс робота, лаконичный и информативный дизайн. Для обеспечения безопасности на пульте расположены кнопки аварийной остановки. Конструкция пульта сделана из высокопрочного пластика, эргономичный дизайн. Высокочувствительный цветной сенсорный экран с расположенными вокруг кнопками управления.
Серводвигатели
Высококачественные и давно зарекомендовавшие себя серводвигатели марки HCFA. На каждой модели роботов в зависимости от Оси установлена определенная модель серводвигателя.
Циклоидальный редуктор
Стабильный привод и длительный срок службы: использование двухступенчатой редукторной схемы делает работу планетарного редуктора с низким числом оборотов циклоидного штифта более стабильной, при этом срок службы качающегося подшипника значительно повышается, поскольку длительность увеличивается, а скорость движения внутреннего/наружного кольца уменьшается.
Волновой редуктор
Волновые редукторы применяются в системах электропривода с высокими требованиями к параметрам. Отсутствие люфта, высокая точность передачи движения, компактность, наличие полого вала и высокая надёжность позволяют применять волновые редукторы в робототехнике. Волновой редуктор состоит из жесткого неподвижного элемента - зубчатого колеса с внутренними зубьями, неподвижного относительно корпуса передачи; гибкого элемента - тонкостенного упругого зубчатого колеса с наружными зубьями, соединенного с выходным валом; генератора волн - кулачка, эксцентрика или другого механизма, растягивающего гибкий элемент до образования в двух (или более) точках пар зацепления с неподвижным элементом.
Технические характеристики
| Валюта | RUB |
| Тип станка | Сварочные |
| Форма руки | Вертикальный узловой шарнир |
| Вес робота | 285 кг |
| Диапазон движения по Осям | ... |
| Кинематика | шарнирные роботы |
| Максимальная нагрузка | 20 кг |
| Максимальный охват | 1720 мм |
| Назначение | лазерная и плазменная резка, перемещение, сборка, сварка, фрезерование, шлифовка |
| Ось 1 | Крепление к полу или потолку~167°~167°, настенное крепление~30°~30° |
| Ось 2 | 0°~175° |
| Ось 3 | ~80°~150° |
| Ось 4 | ~190°~190° |
| Ось 5 | ~105°~130° |
| Ось 6 | ~210°~210° |
| Способ крепления | к поверхности пола или потолка |
| Точность повторного позиционирования | ±0.08 мм |
| Степень подвижности | 6 осей |
