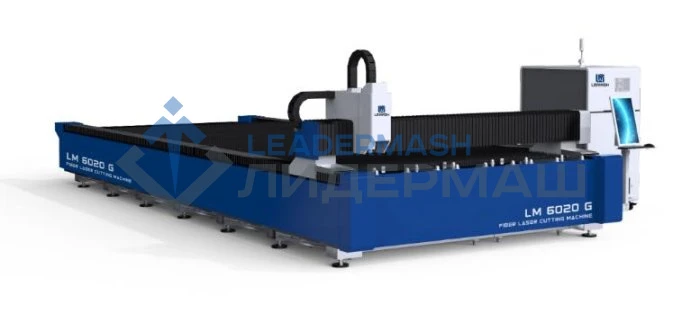

Оптоволоконный лазерный станок LEMASH LM6020G предназначен для работы с металлическими листами: сталь, нержавеющая сталь, медь, алюминий, латунь, титан и др. За счет оптимального соотношения цены и технических возможностей этого оборудования, пользуется большой популярностью у покупателей. Отлично подходит для решения задач предприятий малого, среднего и крупного бизнеса.
Портальные станки лазерной резки LEMASH являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру. Особенностью лазерных станков Lemash является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал.
Преимущества станка
- Усиленная сварная станина;
- Алюминиевый портал из авиационного алюминия;
- Система перемещения на базе сервоприводов «INOVANCE»;
- Режущая голова от Швейцарской компании RAYTOOLS с автоматической фокусировкой;
- Скорость холостых перемещений до X/Y 150м/мин;
- Точность позиционирования X/Y – 0.03mm; повторного позиционирования 0,05мм;
- Ресурс работы лазерного источника составляет более 100 000 часов;
- Комплектующие лучших мировых производителей: MOTOREDUCER (Франция); YYC (Тайвань); HIWIN (Тайвань); Raycus СЕ (Китай); SMC (Япония), S&A и др.
- Автоматическая регулировка вспомогательного газа О2;
- Время непрерывной работы – 24 / 7 ;
- Технология FENG CLOUD!
Область применения
Оптоволоконный лазерный комплекс LEMASH LM6020G — универсальное оборудование, которое используется на производствах в различных промышленных областях:
- в строительстве автомобилей, воздушного транспорта, судостроении;
- в работах военно-промышленного комплекса;
- при изготовлении железнодорожных вагонов, контейнеров для перевозки;
- при производстве металлоконструкций для строительства жилых, торговых и офисных зданий;
- при изготовлении металлической мебели, посуды.
Высокоточный лазер легко справляется с острыми углами, сложными фигурами. Благодаря простоте установки и управления оборудование можно использовать не только на крупных промышленных предприятиях, но и на производствах средней мощности.
Конструкционные особенности
Программное обеспечение HypCut
HypCut - это настраиваемое программное обеспечение, разработанное для лазерной резки высокой мощности. HypCut обеспечивает интеллектуальное производство, имеет модульную структуру, а также включает в себя функции планирования и распределения для более эффективного управления производственным процессом.
Управление и настройка необходимых узлов лазерного комплекса; Отдельные параметры режимов раскроя и врезки; Автоматическая оптимизация задания раскроя; Улучшенная функция перфорации - FLYCUT; Оптимальное расположение деталей - NESTING; Функция охлаждения контура реза - LEAD POS; Функция микро-перемычек - MICRO JOINT; Функция обработки сложных контуров - PULSECUT; Функция вырезки контуров, лежащих на одной прямой - LINESECUT; Управление параметрами лазерного источника; Защита режущей головы; Дистанционная диагностика и многое др.
Лазерная головка BLT BOCI / Raytools
Лазерные головы BLT 6 серии ориентированы на 2D, 3D и коническую резку. BLT 6 серии обеспечивает отличную производительность при стабильной резке, простоте установки и настройки, доступны модификации c мощностью до 40 кВт. Совершенно новые оптические решения включают в себя автофокусировку с замкнутым контуром. Поддерживаются резка без шлака, охлаждение сопла и датчик водяного охлаждения.
Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
Надежный лазерный источник
Станок оборудуется лазерным излучателем Raycus (СЕ) либо IPG, ведущих производителей в области оптоволокна. Основные их достоинства: стабильность; компактные размеры; длительный период работы без перерывов 24/7; сервисный центр на территории РФ; высокое качество сборки.
Излучатели рассчитаны на использование в условиях сильных нагрузок, на высоких скоростях. Интеллектуальная и безопасная система блокировки рабочей платформ.
Станина
Станина станка выполнена на основе современных технологий соответствующим стандартам качества DIN. Станина, прошедшая термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости. Каркасная конструкция станины из стали, обеспечивает высокое соотношение разумной достаточности на станках мощностью излучателя до 3000W включительно!
Зональное дымоудаление
В секциях стола расположены вытяжные отверстия с автоматическим открытием заслонки, непосредственно в той области, где осуществляется раскрой металла. Такое решение обеспечивает эффективную очистку воздуха, максимальное удаление пыли и продуктов горения.
Централизованная система автоматической смазки
В стандартном исполнение станки LEMASH оснащены автоматизированной системой подачи смазки для надежного обеспечения подачи смазки на систему перемещения, что в свою очередь позволяет снизить время на обслуживание, и работать в бесперебойном режиме 24/7.
Комплектация станка
- Усиленная сварная станина с зональной вытяжкой через шиберную систему
- Алюминиевый портал
- Отдельно стоящий электрошкаф с кондиционированием
- Волоконный лазерный излучатель 20000w Raycus СЕ
- Режущая голова с автофокусом BOCI BLT 6 серии
- Силовая электроника INOVANCE
- Двигатели по оси X - 1300W
- Двигатели по оси Y1/Y2 - 1800W
- Двигатели по оси Z - 750W
- Направляющие HIWIN
- Косозубая рейка-шестерня HIWIN
- Чиллер охлаждающий S&A
- Автоматическая система смазки
-
Панель управления: ПК, Монитор
-
Система управления FSCUT8000
-
Программное обеспечение HypCut+CypNest
-
Беспроводной пульт управления с магнитной вставкой
-
Вытяжной вентилятор
-
Гофрошланг дымоудаления
-
Регулирующий клапан подачи режущего газа O2 - SMC / Airtac
-
Опоры для выставления станка
-
Ящик с инструментом
-
Стандартный комплект расходных материалов: защитное стекло 8шт., сопла 10шт., керамическое кольцо 1шт.
-
Защитные очки оператора – 1 шт.
-
Руководство по эксплуатации
