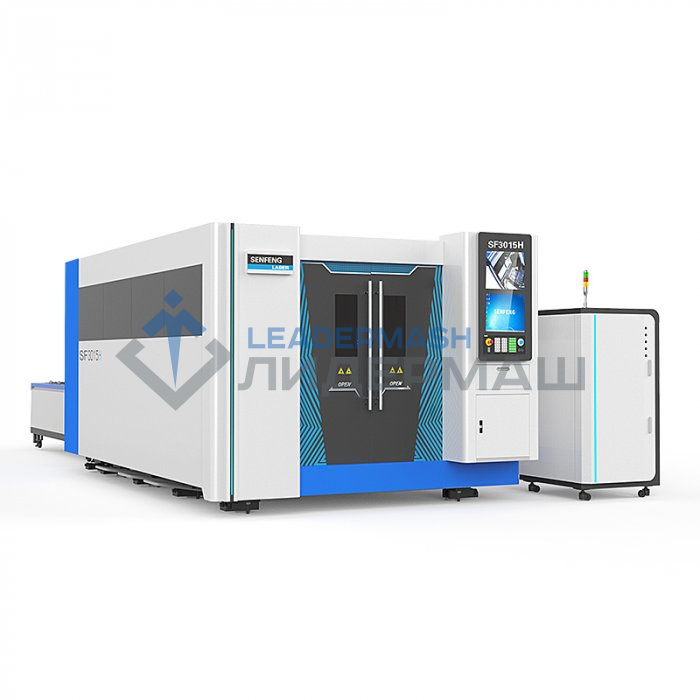

Senfeng SF3015H4 — мощный волоконный лазерный комплекс нового поколения. Относится к премиум-классу станков для раскроя металла. Выполняет высококачественную резку, гравировку, пробивку отверстий в металлических листах разных видов — нержавеющей, легированной и высокоуглеродистой стали, алюминии, золоте, серебре, меди, титане и других. Оснащен иттербиевым оптоволоконным источником от 3 000 до 15 000 Вт.
Где применяется
Промышленное лазерное оборудование можно установить на средних и крупных предприятиях, занимающихся металлообработкой. Данное оборудование широко используется в областях авиации, машиностроении, судостроении, обработки больших толщин на высоких скоростях.
Особенности конструкции
-
Станок изготовлен на базе цельносварной станины из стали толщиной 14мм;
-
Литой под давлением алюминиевый портал;
-
Система перемещения на базе сервоприводов 4400W, 1800W, 750W YASKAWA (Япония)
-
Режущая голова HYPCUT BLT 640S c автоматической фокусировкой;
-
Скорость холостых перемещений до X/Y 168м/мин;
-
Точность позиционирования X/Y – 0.02mm; повторного позиционирования 0,03мм;
-
Ресурс работы лазерного источника составляет более 100 000 часов;
-
Комплектующие лучших мировых производителей: THK (Япония); Schneider (Франция); IPG (Россия); Raycus (Китай); SMC (Япония), ALPHA (Германия), APEX.
-
Автоматическая регулировка вспомогательного газа О2;
-
Время непрерывной работы - 24/7
PREMIUM-станина
Станина из высокоуглеродной стали изготавливается на заводе с применением современных технологий. Проходит обязательную процедуру отжига, чтобы сбросить остаточное напряжение в конструкции и дополнительно ее усилить. Тяжелая структура обеспечивает бесперебойную работу станка на высокой мощности.
Кроме того, станина имеет дополнительную систему защиты для применения высокомощных источников лазерного излучения, до 15 000W
Лазерная головка PRECITEC/ BOCI / RAYTOOLS
Комплектуется лазерными головами PRECITEC (Германия), Raytools (Швейцария), BOCI (Китай). Автоматическая система управления фокусом направляет пучок лазера в нужную точку обрабатываемой поверхности. Сфокусированный поток излучения нагревает металл до температуры плавления, гарантирует высокое качество резки и экономичное расходование материала.
Сменный стол
Станок Senfeng SF3015HS оборудован системой автоматической смены рабочего стола. Это в несколько раз ускоряет производственный процесс — оптимизируется полезное рабочее время оборудования, увеличивается продуктивность.
Литой алюминиевый портал
Портал изготовлен из литого алюминиевого сплава, применяемого в аэрокосмической промышленности, что обеспечивает прочность и одновременно легкость конструкции. Благодаря такому решению значительно увеличивается скорость обработки деталей, повышается качество, улучшается точность раскроя. Скорость перемещения портала достигает 130 м/мин. Алюминиевый сплав устойчив к коррозии и не подвергается окислению, что продлевает срок службы лазерного комплекса.
Система управления CypCut/HypCut
Программное обеспечивает работает на базе операционной системы Windows. С помощью системы управления можно полностью контролировать работу станка. Посредством программы можно:
- полностью руководить процессом резки;
- управлять лазерным источником, режущей головой;
- планировать траекторию обработки;
- задавать изображения;
- моделировать процесс.
Камеры контроля
Кабинетная защита оснащена двумя камерами контроля. Одна камера находится непосредственно внутри кабинетной защиты, для контроля за процессом резки, вторая камера находится на задней части кабины для контроля смены столов.
Сервоприводы 4400 Вт
Лазерный комплекс оборудован промышленными серводвигателями и драйверами YASKAWA мощностью до 4,4& кВт. Скорость подачи задается программой — до 168 м/мин по осям X, Y.
