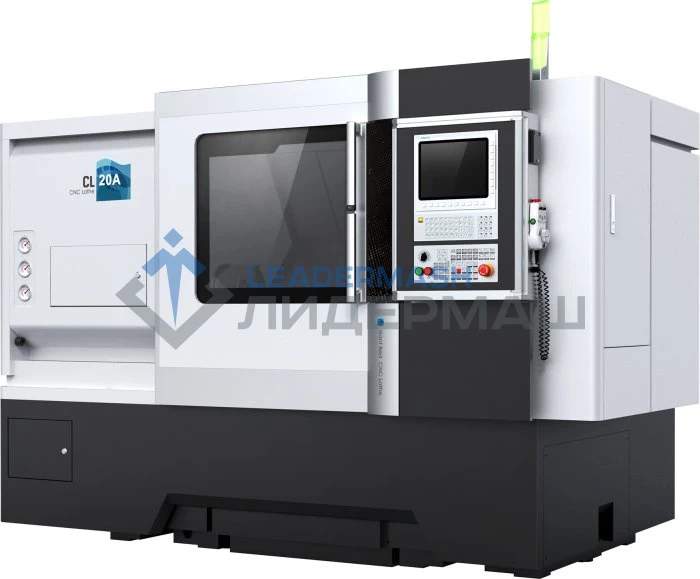

Токарный обрабатывающий центр с ЧПУ DMTG CL20А
Максимальный диаметр вращения 440мм
Максимальный диаметр обработки 260мм
Максимальная длина обработки 450 мм
Ход по оси X / Z 165/510 мм
Мощность шпинделя 11/15 кВт.
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Станок предназначен для высокоскоростной обработки деталей небольшого типоразмера. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Многофункциональный токарный станок с наклонной станиной 45o, с двумя управляемыми осями, оснащен устройством ЧПУ FANUC 0i. На направляющих используются линейные направляющие качения, что позволяет добиться низкого коэффициента трения и улучшает динамические характеристики станка. Гидравлическая револьверная головка на 8 инструментов, установленная на литой наклонной станине обеспечивает высокую жесткость и точность обработки. В качестве электродвигателя шпинделя используется сервопривод что обеспечивает бесступенчатое изменение скорости и высокий вращающий момент. Система импульсной смазки направляющих, система подачи СОЖ и транспортер удаления стружки оптимизируют рабочий процесс.
Токарный станок с ЧПУ Dalian CL20А – это токарный станок с наклонной станиной, оснащенный системой ЧПУ Fanic, производимый гигантом станкостроения Китая – компанией Dalian Machine Tool Group.
Служит это оборудование для всевозможных операций токарного типа с высокой скоростью и точностными показателями. Благодаря конструктиву, CL20А наделен рядом значительных преимуществ перед типичными станками, имеющими горизонтальную станину:
Станина цельнолитая с углом наклона 45о – обеспечивает жесткость и вибростойкость, позволяет равномерно распределять нагрузку, способствует удалению стружки из рабочей зоны, облегчает загрузку и выгрузку готовой детали;
Сервомотор шпинделя – снижает шум в работе, позволяет производить бесступенчатое изменение оборотов шпинделя, исключает необходимость установки коробки передач;
Шпиндельный узел, с торцом типа А2-6, гидравлическим патроном на 8” и гидроцилиндром Autostrong с проходным отверстием, а также подшипниками высокой точности NSK с консистентной смазкой, которые не требуют обслуживания – приводится в движение по средствам поликлинового ремня, что дает возможность достижения высоких оборотов и малой величины вибрации;
Гидравлическая высокоскоростная резцедержка револьверного типа на 8 инструментов – обладает подачей СОЖ по инструменту и возможностью регулировки скорости вращения и зажима;
Направляющие – качения, закрыты телескопическими кожухами по X и Z, смазываются в результате работы системы автоматической импульсной смазки;
В опорах ШВП установлены подшипники NSK. Так же, как и направляющие смазываются системой автоматической импульсной смазки.
Исходя из вышеперечисленных особенностей станка, он находит широкое применение на производствах множества отраслей промышленности, где применяется токарная обработка и является неотъемлемой частью любых предприятий, имеющих такие цели как – увеличение производительности, повышение качества производимых деталей, уменьшение затрат на обслуживание оборудования, упрощение процесса производства и т.п. Станок отлично оправдывает себя в серийном и мелкосерийном производстве.
| Тип станка | Обрабатывающие центры |
| Максимальная длина обработки, мм | 450 |
| Максимальный диаметр вращения, мм | 440 |
| Максимальный диаметр обработки, мм | 260 |
| Максимальный диаметр стержня, мм | Φ52 |
| Мощность шпинделя, Вт | 11 / 15 |
| Общее кол-во инструментальных позиций, шт. | 8 (опция 12) |
| Отверстие шпинделя, мм | Φ62 |
| Повторяемость по осям X/Y/Z на всей длине, мм | ±0.0025 |
| Тип револьверной головы | Гидравлическая |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | 0.008 |
| Точность позиционирования, мм | ±0.004 |
| Ход по оси X/Z, м/мин | 165/510 |
| Ширина, мм | 2375 |
| Масса, кг | 4500 |
| Длина, мм | 3120 |
| Высота, мм | 2160 |
| Общая установленная мощность, кВт | 15 |
