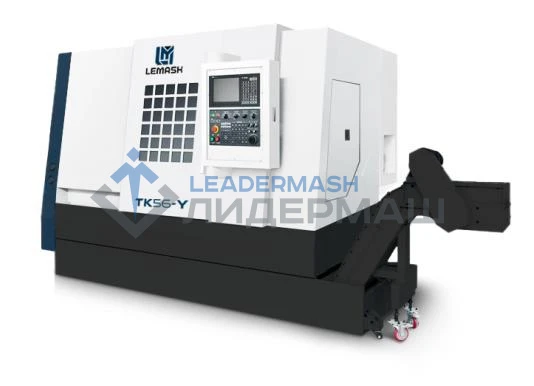

Система ЧПУ - KND 220T Plus №1 в Китае / HNC-818F
Ось Y
Максимально устанавливаемый диаметр над станиной - 560мм; РМЦ - 420мм
Цельнолитая станина (монолит) выполнена под углом 45°, усилена ребрами жесткости
12-ти позиционная револьверная головка (не приводная)
Гидравлическая задняя бабка
цена по запросу
Способы оплаты при заказе для физических лиц:
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Приводной блок BMT40-0° (по оси X) – 2шт.
Приводной блок BMT40-90° (по оси Z) – 2 шт.
Блок стационарный для расточки – 1шт.
Блок бок стационарный для наружного точения – 1шт.
Блок стационарный для торцевого точения – 1шт.
Втулка переходная ø32, ø25, ø20 – 1 комплект.
Набор цанг ER20 – 1 комплект.
Конструкционные особенности
Сверхпрочная чугунная станина из модифицированного серого чугуна HТ300.
Угол наклона 45° обеспечивает устойчивое положение станка и равномерное распределение нагрузки на режущий инструмент, способствует более эффективной работе оператора во время установки оснастки, а также упрощает отвод стружки и подачу охлаждающей жидкости.
12-ти позиционная приводная револьверная головка Power Well / IEEPO / XJG (Китай).
Сечение инструмента 20х20мм. Блок под расточной инструмент ø25мм. Внутренняя подача СОЖ под давлением 3-6 атм.
Шлифованные ШВП обладают высокой точностью и прочностью. В передачах с преднатягом отсутствует «мёртвый ход», то есть свободное перемещение (в некоторых пределах) винта при неподвижной гайке. Отсутствие «мёртвого хода» приводит к уменьшению динамических нагрузок и увеличению точности движения звеньев ШВП.
Обладает скоростными характеристиками, бесступенчатой регулировкой оборотов шпинделя, плавным ходом, бесшумностью, устойчивостью к перегрузкам и вибрациям.
Конус шпинделя: А2-6
Диаметр сквозного отверстия: 65мм
Макс. диаметр обрабатываемого прутка: 50мм
Система ЧПУ KND K220T Plus Китай
Благодаря высокоскоростному и высокоточному алгоритму третьего поколения, а также функциям токарной и фрезерной обработки его можно использовать для стандартных токарных, фрезерных станков и сложных обрабатывающих центров. Система оснащены вертикальными кнопками, встроенным мастером программирования, мастером отладки, управлением фермой и другими функциями, взаимодействие человека с компьютером становится более плавным, удобным и превосходным в использовании.
Компания Beijing KND CNC Technology Co., Ltd. (KND) была основана в 1993 году со штаб-квартирой в Пекине, Китай. Это высокотехнологичное предприятие, которое объединяет исследования и разработки с производством. За последние тридцать лет компания продала более миллиона комплектов систем ЧПУ.
Система ЧПУ HNC 818F Китай
HNC-818 может использоваться на вертикальных или обычных горизонтальных обрабатывающих центрах, токарных центрах с контршпинделем, приводным инструментом и осью Y.
С 8.4" /10.4" Цветной ЖК-дисплей высокого разрешения, HNC-818 очень удобен в эксплуатации. На передней панели управления имеются интерфейсы USB и RJ45 для быстрой и простой передачи данных на станок.
HNC8 система числового управления шинного типа, разработанная Wuhan Huazhong Numerical Control Co., Ltd., использует модульность и открытую архитектуру. HNC8 имеет высокое соотношение цены и производительности с различными функциями управления, такими как высокоскоростное высокоточное, многоосевое / канальное, комбинированное токарное фрезерование, облачное ЧПУ, пятиосевая обработка.
Схема револьверной головки BMT40-ER20 - 12 позиций
| Тип станка | Обрабатывающие центры |
| Максимальная длина обработки, мм | 420 |
| Максимальный диаметр вращения, мм | 500 |
| Максимальная длина заготовки, мм | 560 |
| Максимальный диаметр обработки, мм | 300 |
| Максимальный диаметр стержня, мм | Φ50 |
| Масса, кг | 3600 |
| Мощность шпинделя, Вт | 22 |
| Общее кол-во инструментальных позиций, шт. | 8 |
| Отверстие шпинделя, мм | Φ67 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 6 |
| Спецификация шпинделя | А 2-6 |
| Стандартный размер патрона | 8 |
| Тип револьверной головы | Суппорт с Т-обр. пазами |
| Точность позиционирования, мм | ±0.003 |
| Ход по оси X/Z, м/мин | 200 / 550 |
| Ширина, мм | 1905 |
| Длина, мм | 3200 |
| Высота, мм | 2150 |
