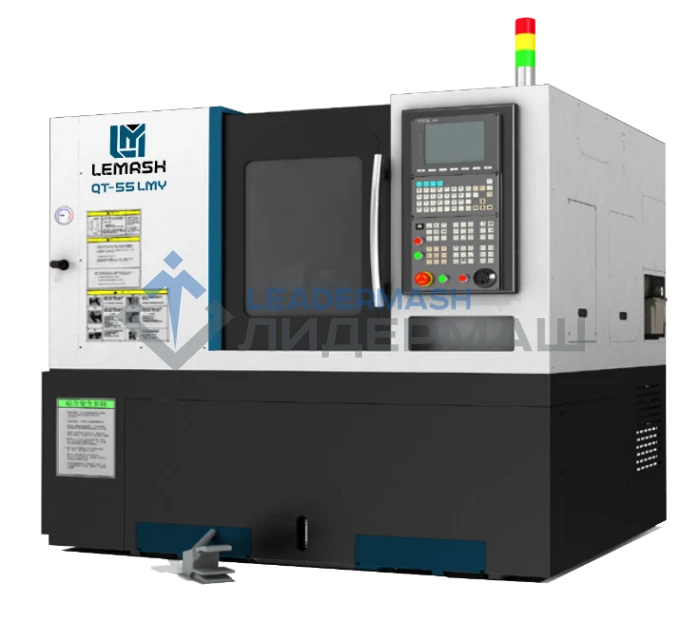

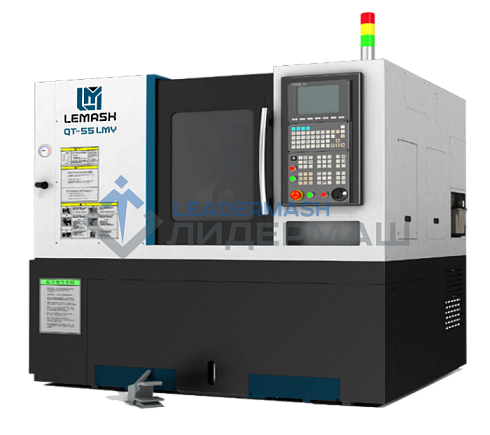

Токарный обрабатывающий центр с ЧПУ QT55LMS-630
Максимальный диаметр вращения 550мм
Максимальный диаметр обработки 350мм
Максимальная длина обработки 460мм
Ход по оси X / Z mm 175+20 / 485 мм.
Мощность шпинделя Kw 11/15
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Токарные станки нового поколения. Цельнолитая станина с усиленными ребрами жесткости обеспечивает высокую жесткость и точность, а также сводит к минимуму вибрации, механические и тепловые деформации. В стандартной комплектации оснащены мотором-шпинделем и револьверной головкой с сервоприводом. Роликовые направляющие качения по всем осям.
В зависимости от потребностей Заказчика могут оснащаться более чем 70 опциями.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Станина. Встроенная цельнолитая L-образная наклонная под углом 30° станина, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка.
ШПВ. ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 7500 кгс
Шпиндель. Обрабатывающий центр в базовой комплектации оснащен шпинделем 4500 об/мин. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.

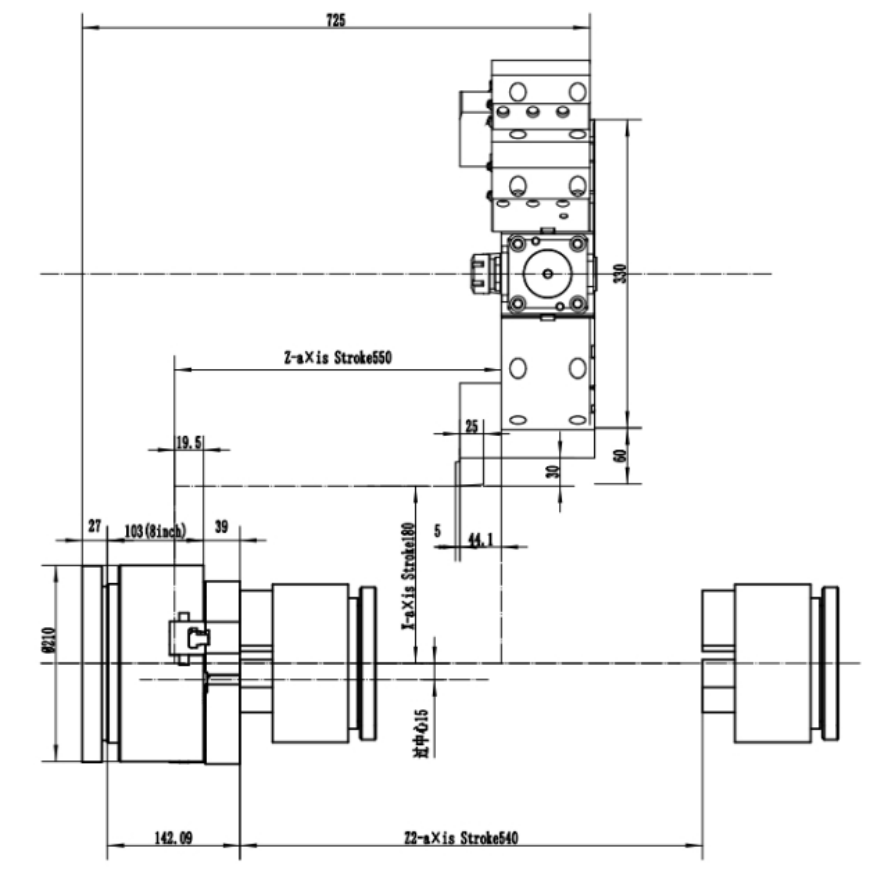

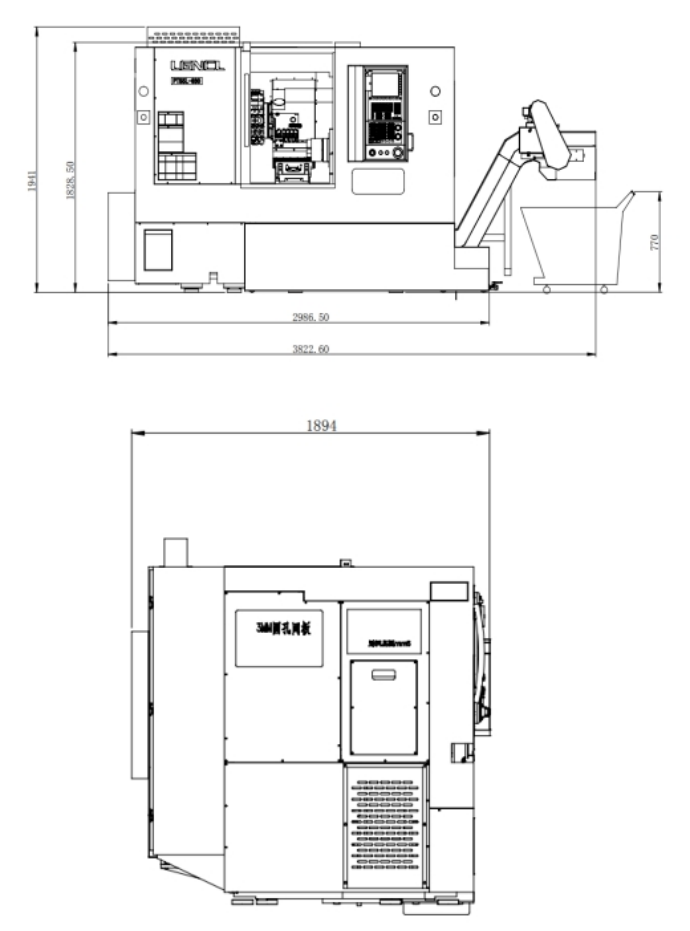

Конструктив патрона. Размеры токарного обрабатывающего центра.
КОМПЛЕКТАЦИЯ В СТАНДАРТНОМ ИСПОЛНЕНИИ
|
№ |
Подгруппа |
Наименование |
Производитель |
Пометки |
|
1 |
ЧПУ и приводы |
ЧПУ |
FANUC |
0i-TF (1) |
|
|
|
Привод оси X |
FANUC |
12 |
|
|
|
Привод оси Z |
FANUC |
12 |
|
2 |
Главный шпиндель (механический) |
Привод шпинделя |
FANUC |
|
|
|
|
Фланец шпинделя |
A2-6 |
11/15kw |
|
|
|
Подшипники шпинделя |
NSK |
P4 |
|
3 |
Главный шпиндель (электрический) |
Привод шпинделя |
FANUC |
|
|
|
|
Фланец шпинделя |
A2-5 |
|
|
|
|
Двигатель шпиндля |
PHASE (Италия) |
13.4/18 кВт |
|
|
|
Подшипники шпинделя |
NSK |
P4 |
|
3 |
Ось X |
Подшипник со стороны привода |
NACHI (Япония) |
P4 |
|
|
|
Передний подшипник ШВП |
NACHI (Япония) |
P4 |
|
|
|
Линейные направляющие |
THK (Япония) |
Р |
|
|
|
ШВП |
THK (Япония) |
C3 |
|
4 |
Ось Z1/Z2 |
Подшипник со стороны привода |
NACHI (Япония) |
P4 |
|
|
|
Передний подшипник ШВП |
NACHI (Япония) |
P4 |
|
|
|
Линейные направляющие |
THK (Япония) |
Р |
|
|
|
ШВП |
THK (Япония) |
C3 |
|
5 |
Цилиндр шпинделя |
Кулачки |
AUTOGRIP (Тайвань) |
8” + 6” |
|
|
|
Цилиндр шпинделя |
AUTOGRIP (Тайвань) |
С отверстием |
|
6 |
Гидравлическая система |
Гидравлическая станция |
Hyko |
2.2 кВт |
|
7 |
Система охлаждения |
Насос подачи СОЖ |
Китай |
750 Вт |
|
8 |
Система смазки |
Масляный насос |
SHAN (Тайвань) |
|
|
|
|
Форсунки |
SHAN (Тайвань) |
|
|
9 |
Электрические компоненты |
Автоматические выключатели |
Schneider (Франция) |
|
|
|
|
Силовые реле |
Schneider (Франция) |
|
|
10 |
Задняя бабка |
Серво задняя бабка МТ-4 |
Китай |
|
|
11 |
Револьверная голова |
Серво |
SAUTER (Германия) |
100 Н |
| Тип станка | Обрабатывающие центры |
| Максимальная длина обработки, мм | 460 |
| Максимальный диаметр вращения, мм | Φ550 |
| Максимальный диаметр обработки, мм | 350 |
| Максимальный диаметр стержня, мм | Φ35 |
| Мощность шпинделя, Вт | 13.4/18 |
| Отверстие шпинделя, мм | Φ49 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 30 |
| Спецификация шпинделя | А 2-5 |
| Стандартный размер патрона | 8 |
| Тип револьверной головы | Суппорт с Т-обр. пазами |
| Точность позиционирования, мм | ±0.003 |
| Ход по оси X/Z, м/мин | 175+20 / 550 |
| Длина, мм | 3000 |
| Ширина, мм | 1900 |
| Высота, мм | 1950 |
| Масса, кг | 4900 |
