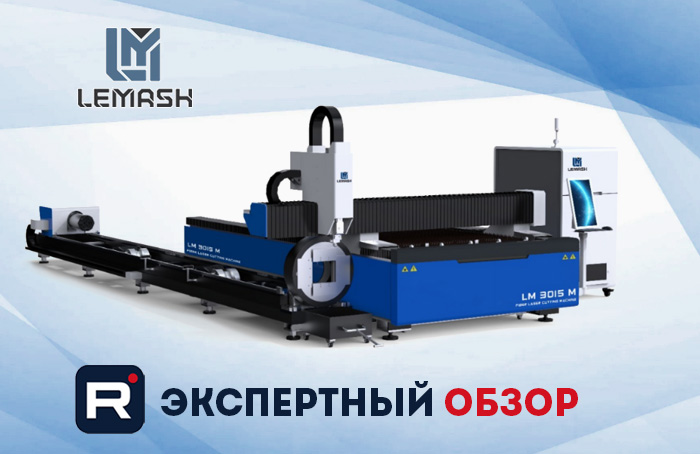

LEMASH LM3015M — комбинированная установка для обработки листового металла и труб. Благодаря дополнительно установленному труборезному модулю позволяет кроить как металлические листы, так и трубы, профили разного сечения (круглого и квадратного). У станка отличные показатели качества и скорости раскроя.Портальные станки лазерной резки LEMASH являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру. Волоконные станки лазерной резки металлов LEMASH серии M специально разработаны для высокоскоростного и высококачественного раскроя таких листовых металлов, как нержавеющая сталь, углеродистая сталь, легированная сталь, пружинная сталь, листовой алюминий, оцинкованная сталь, медь (требуется источник с защитой от отражения), латунь, титан и др.
Особенностью лазерных станков LEMASH является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал. Предлагаем вашему вниманию экспертный обзор универсальной установки для обработки листового металла и труб.
Характеристики
- Станок изготовлен на базе цельносварной станины;
- Алюминиевый портал;
- Труборезный модуль для труб 6 метров с диагональю 15мм-230мм;
- Система перемещения на базе сервоприводов;
- Режущая голова с автоматической фокусировкой;
- Скорость холостых перемещений до X/Y 130м/мин;
- Точность позиционирования X/Y – 0.02mm; повторного позиционирования 0,03мм;
- Ресурс работы лазерного источника составляет более 100 000 часов;
- Комплектующие лучших мировых производителей: HIWIN (Тайвань); MOTOREDUCER (Франция); YYC (Тайвань); IPG (Россия); Raycus (Китай); SMC (Япония) и др.
- Автоматическая регулировка вспомогательного газа О2;
- Время непрерывной работы - 24/7
Область применения
Оптоволоконный лазерный комплекс LEMASH LM3015M — универсальное оборудование, которое используется на производствах в различных промышленных областях:
· в строительстве автомобилей, воздушного транспорта, судостроении;
· в работах военно-промышленного комплекса;
· при изготовлении железнодорожных вагонов, контейнеров для перевозки;
· при производстве металлоконструкций для строительства жилых, торговых и офисных зданий;
· при изготовлении металлической мебели, посуды.
Высокоточный лазер легко справляется с острыми углами, сложными фигурами. Благодаря простоте установки и управления оборудование можно использовать не только на крупных промышленных предприятиях, но и на производствах средней мощности.
· в работах военно-промышленного комплекса;
· при изготовлении железнодорожных вагонов, контейнеров для перевозки;
· при производстве металлоконструкций для строительства жилых, торговых и офисных зданий;
· при изготовлении металлической мебели, посуды.
Высокоточный лазер легко справляется с острыми углами, сложными фигурами. Благодаря простоте установки и управления оборудование можно использовать не только на крупных промышленных предприятиях, но и на производствах средней мощности.
Конструкционные особенности
Цельносварная станина
Станина станка выполнена на основе современных технологий соответствующим стандартам качества DIN. Станина, прошедшая термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости. Каркасная конструкция станины из стали, обеспечивает высокое соотношение разумной достаточности на станках мощностью излучателя до 3000W включительно! Отсутствие вибрационных нагрузок станины, т.к. применяется не сплошная шовная, а контактная сварка.
Модуль для резки труб с автоматической фиксацией
Cтанки LEMASH оснащаются системой пневматической фиксации трубы. Которая позволяет ускорить процесс смены трубы. Данную опцию рекомендуем при большом объеме резки трубы, и регулярной сменой сечений.
Процесс фиксации происходит в полностью автоматическом режиме. Автоматическое центрирование заднего патрона и переднего люнета.
Для исключения провисания трубы, на модулях используются автоматические роликовые поддержки с пневматическим приводом.
Программное обеспечение CypCut (по листу) и Tube Pro (по трубе/профилю)
Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя.
Управляющая программа TubePro имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя труб и профилей. Доступен раскрой любых труб и профилей в автоматическом режиме.
Опциональное дополнительное «ПО» для удобной работы с нестингом трубы с поддержской всех видов профилей.
Надежный лазерный источник
Станок оборудуется лазерным излучателем Raycus (СЕ) либо IPG, ведущих производителей в области оптоволокна. Основные их достоинства: стабильность; компактные размеры; длительный период работы без перерывов 24/7; сервисный центр на территории РФ; высокое качество сборки.
Излучатели рассчитаны на использование в условиях сильных нагрузок, на высоких скоростях. Интеллектуальная и безопасная система блокировки рабочей платформ.
Излучатели рассчитаны на использование в условиях сильных нагрузок, на высоких скоростях. Интеллектуальная и безопасная система блокировки рабочей платформ.
Лазерная головка с автофокусом OSPRI / PRECITEC / QUICK
Режущая головка с автоматической фокусировкой обладает встроенным интеллектом, способна различать разные материалы и толщины, выстраивая правильное расстояние до обрабатываемого листа. Луч лазера не рассеивается и всегда сохраняет точность, аккуратно разрезает листы разной плотности. Модульная конструкция позволяет быстро менять сопла, а защитное стекло предохраняет головку от попадания пыли.
Зональная система дымоудаления
В секциях стола расположены вытяжные отверстия с автоматическим открытием заслонки, непосредственно в той области, где осуществляется раскрой металла. Такое решение обеспечивает эффективную очистку воздуха, максимальное удаление пыли и продуктов горения.
