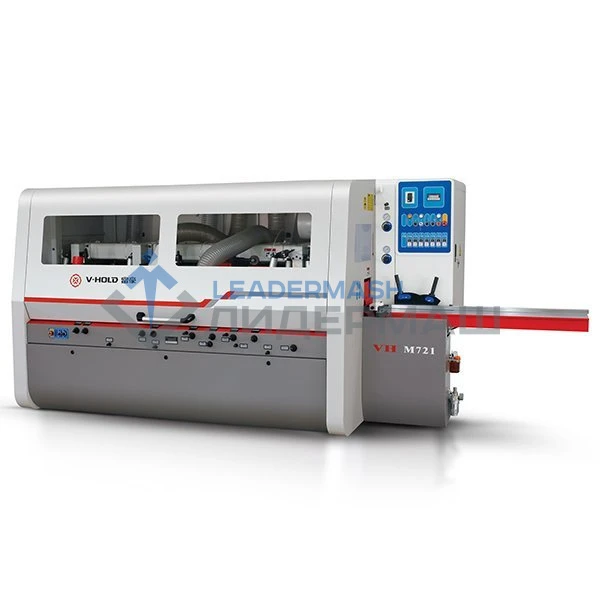

Четырехсторонний станок V-HOLD VH-M 721
цена по запросу
Описание
Специальная комплектация с двумя наклоняемыми фрезерными агрегатами с высокочастотными двигателями.
Схема расположения шпинделей:
НАКЛОНЯЕМЫЕ ФРЕЗЕРНЫЕ АГРЕГАТЫ
Преимущества
- Точная настройка прижимной пластины с помощью механической цифровой шкалы.
- Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
- Усиленный редуктор обеспечивает мощную и точную подачу материала.
- Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
- Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
- Рифленые подающие приводные ролики обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
- Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
Конструктивные особенности
 СТАНИНА
Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновению вибрации, даже на самой высокой скорости подачи. |
|
Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|
Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6500 об/мин. |
|
Механизм подачи состоит из верхних роликов и нижних роликов в столе: |
|
Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют смещению. |
|
Независимая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка. |
|
Станок оснащен дополнительным управлением первой группы роликов, что дает преимущество в работе с неровными заготовками. |
|
Усиленные редукторы через карданные валы обеспечивают стабильную подачу заготовки. |
|
Для удобства оператора настройка всех шпинделей производятся с передней панели станка. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. |
|
На пульте управления располагаются следующие органы управления: аварийный стоп, индикатор подъема траверсы, переключатель с самовозвратом подъема-опускания траверсы, кнопки включения/выключения подающих роликов (рабочий режим), кнопки включения/выключения вращения шпинделей, ручка подъема-опускания первых подающих рифленых роликов, ручка регулировки прижима подающих роликов, манометр, кнопка включения (без фиксации) реверсивного вращения подающих роликов (режим наладки), включение-выключение питания всех электродвигателей станка, регулировка скорости подачи заготовки, индикатор питания и другие. В зависимости от модели станка, пульт управления, может выглядеть по-другому и иметь другой состав кнопок управления. |
|
Для удобства оператора, на передней панели имеется дополнительный пульт управления станком. |
|
|
|
Электрокомпоненты Schneider Electrica. |
|
Смазка подающего стола осуществляется встроенными насосом, способствует качественной работе со смолянистыми породами древесины. |
|
Траверса, на которой крепятся верхние ролики подачи, изготовлена из цельного, закрытого профиля квадратного сечения. Перемещается траверса по двум направляющим, что гарантирует параллельность группы подающих механизмов относительно рабочего стола. Аналогичная система используется на станках WEINIG |
Вас заинтересовал этот станок?
Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:
- Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
- Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
- Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
Технические характеристики
| Валюта | RUB |
| Примечание-подсказка | |
| Отображать в слайдере на главной | Да |
| Страна производства | Китай |
| Количество шпинделей, шт | 7 |
| Ширина заготовки, мм | 25-210 |
| Толщина заготовки, мм | 8-140 |
| Скорость подачи, м/мин | 6-36 |
| Частота вращения шпинделя, об/мин | 6000 |
| Диаметр шпинделей, мм | 40 |
| Внешний диаметр инструмента, мм | 125-180 |
| Мощность 1-го шпинделя, кВт | 5,5 |
| Мощность 2-го шпинделя, кВт | 5.5 |
| Мощность 3-го шпинделя, кВт | 5.5 |
| Мощность 4-го шпинделя, кВт | 7,5 |
| Мощность 5-го шпинделя, кВт | 5.5 |
| Мощность 6-го шпинделя, кВт | 4,0 (ВЫСОЧАСТОТНЫЙ) |
| Мощность 7-го шпинделя, кВт | 4,0 (ВЫСОЧАСТОТНЫЙ) |
| Мощность привода подачи, кВт | 5,5 |
| Общая установленная мощность, кВт | 40,15 |
| Диаметры/кол-во аспирационных отверстий, мм | 7х140 |
