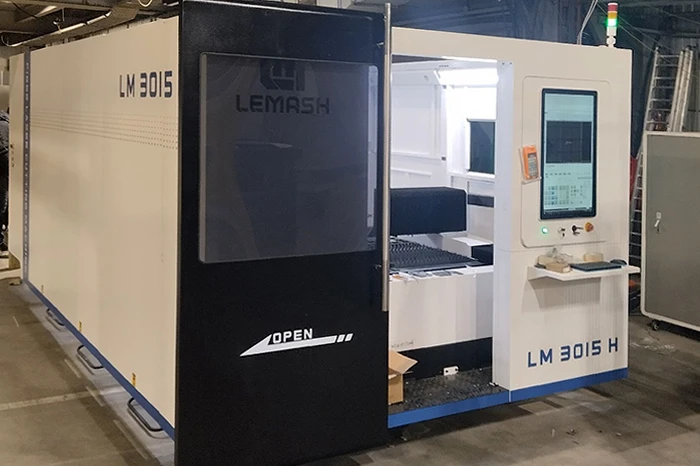

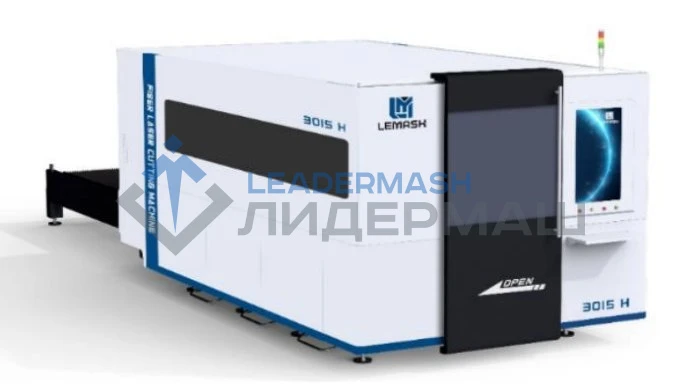

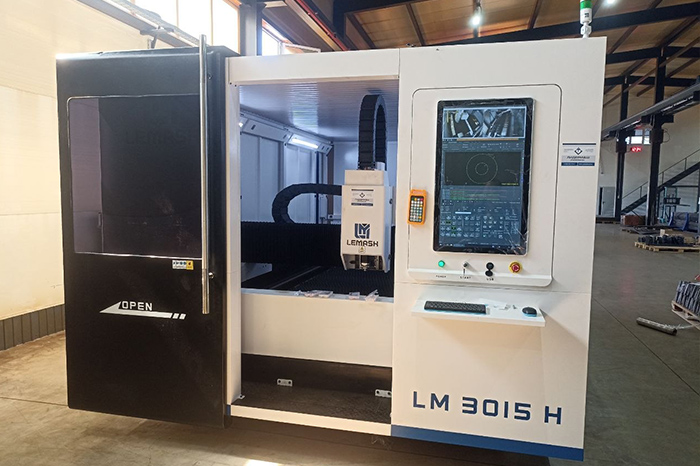

Волоконный лазер LEMASH LM3015H относится к промышленной технике премиум-класса. Его можно использовать в различных сферах промышленности, где требуется высокоточный скоростной раскрой листового металла. Работает с разными видами материалов различных толщин и уровней плотности.
Портальные станки лазерной резки Lemash являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.
Область применения
Оптоволоконный лазерный комплекс LEMASH LM3015H — универсальное оборудование, которое используется на производствах в различных промышленных областях:
- в строительстве автомобилей, воздушного транспорта, судостроении;
- в работах военно-промышленного комплекса;
- при изготовлении железнодорожных вагонов, контейнеров для перевозки;
- при производстве металлоконструкций для строительства жилых, торговых и офисных зданий;
- при изготовлении металлической мебели, посуды.
Высокоточный лазер легко справляется с острыми углами, сложными фигурами. Благодаря простоте установки и управления оборудование можно использовать не только на крупных промышленных предприятиях, но и на производствах средней мощности.
Преимущества
Портальные станки лазерной резки LEMASH LM3015H являются эффективными и надежными инструментами, предназначенными для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру.
- Кабинетная защита
- Станок изготовлен на базе цельносварной станины + сменный стол;
- Алюминиевый портал из авиационного алюминия;
- Система перемещения на базе сервоприводов «INOVANCE»;
- Режущая голова от Швейцарской компании RAYTOOLS с автоматической фокусировкой;
- Скорость холостых перемещений до X/Y 120м/мин;
- Точность позиционирования X/Y – 0.02mm; повторного позиционирования 0,03мм;
- Ресурс работы лазерного источника составляет более 100 000 часов;
- Комплектующие лучших мировых производителей: MOTOREDUCER (Франция); YYC (Тайвань); HIWIN (Тайвань); Raycus СЕ (Китай); SMC (Япония), S&A и др.
- Автоматическая регулировка вспомогательного газа О2;
- Время непрерывной работы – 24 / 7 ;
- Технология FENG CLOUD!
Особенностью лазерных станков Lemash является использование самых передовых компонентов, таких как волоконные лазерные источники и асинхронные двигатели с обратной связью. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного кабеля, без использования зеркал.
Конструкционные особенности
Программное обеспечение CypCut
Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя.
Управление и настройка необходимых узлов лазерного комплекса; Отдельные параметры режимов раскроя и врезки; Автоматическая оптимизация задания раскроя; Улучшенная функция перфорации - FLYCUT; Оптимальное расположение деталей - NESTING; Функция охлаждения контура реза - LEAD POS; Функция микро-перемычек - MICRO JOINT; Функция обработки сложных контуров - PULSECUT; Функция вырезки контуров, лежащих на одной прямой - LINESECUT; Управление параметрами лазерного источника; Защита режущей головы; Дистанционная диагностика и многое др.
Лазерная головка Raytools / BLT BOCI
Лазерные головы BLT 4 серии ориентированы на 2D, 3D и коническую резку. BLT 4 серии обеспечивает отличную производительность при стабильной резке, простоте установки и настройки, доступны модификации c мощностью до 40 кВт. Совершенно новые оптические решения включают в себя автофокусировку с замкнутым контуром. Поддерживаются резка без шлака, охлаждение сопла и датчик водяного охлаждения.
Надежный лазерный источник
Станок оборудуется лазерным излучателем Raycus (СЕ) либо IPG, ведущих производителей в области оптоволокна. Основные их достоинства: стабильность; компактные размеры; длительный период работы без перерывов 24/7; сервисный центр на территории РФ; высокое качество сборки.
Излучатели рассчитаны на использование в условиях сильных нагрузок, на высоких скоростях. Интеллектуальная и безопасная система блокировки рабочей платформ.
Станина
Станина станка выполнена на основе современных технологий соответствующим стандартам качества DIN. Станина, прошедшая термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости. Каркасная конструкция станины из стали, обеспечивает высокое соотношение разумной достаточности на станках мощностью излучателя до 3000W включительно!
Зональная система дымоудаления
В секциях стола расположены вытяжные отверстия с автоматическим открытием заслонки, непосредственно в той области, где осуществляется раскрой металла. Такое решение обеспечивает эффективную очистку воздуха, максимальное удаление пыли и продуктов горения.
Комплектация оборудования
- Усиленная сварная станина 3000х1500мм
- Сменный стол 3000х1500мм
- Алюминиевый портал
- Волоконный лазерный излучатель Raycus 3000/6000w
- Режущая голова с автофокусом BOCI BLT 3
- Силовая электроника INOVANCE
- Двигатели по оси X - 850W
- Двигатели по оси Y1/Y2 - 1300W
- Двигатели по оси Z - 400W
- Направляющие HIWIN
- Косозубая рейка-шестерня YYC
- Чиллер охлаждающий S&A
- Автоматическая система смазки
- Панель управления: ПК, Монитор
- Система управления FSCUT2000Е (3000w)
- Программное обеспечение CypCut
- Беспроводной пульт управления с магнитной вставкой
- Вытяжной вентилятор
- Гофрошланг дымоудаления
- Регулирующий клапан подачи режущего газа O2 - SMC / Airtac
- Опоры для выставления станка
- Ящик с инструментом
- Стандартный комплект расходных материалов: защитное стекло 8шт., сопла 10шт., керамическое кольцо 1шт.
- Защитные очки оператора – 1 шт.
- Руководство по эксплуатации
