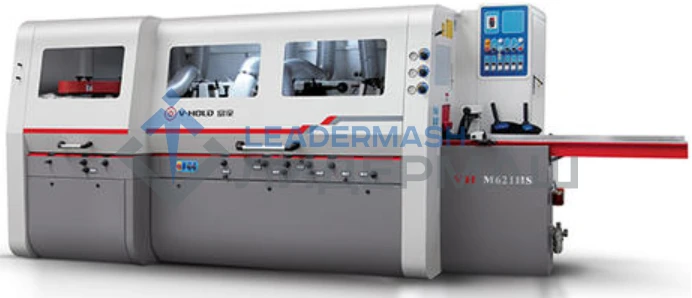

Четырехсторонние станки с горизонтальным пильным блоком V-HOLD VH-M 616HS
цена по запросу
Описание
Применение
Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.Схема расположения шпинделей
Фото получаемой продукции
Преимущества
- Точная настройка прижимной пластины с помощью механической цифровой шкалы.
- Специальная конструкция пильного блока с горизонтальным расположением пил позволяет получать ламели безупречного качества с высокой производительностью и минимальной толщиной пропила
- Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
- Усиленный редуктор обеспечивает мощную и точную подачу материала.
- Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
- Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
- Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.
- Рифленые подающие приводные ролики обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
- Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
Конструктивные особенности
 СТАНИНА
Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновению вибрации, даже на самой высокой скорости подачи. |
|
Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|
Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6500 об/мин. |
|
Предназначен для получения ламели из доски камерной сушки, обеспечивает высокое качество поверхности. Мощные двигатели приводов позволяют работать на высоких скоростях. |
|
Обеспечивают бесперебойную точную подачу материала без его деформации. |
|
Механизм подачи состоит из верхних роликов и нижних роликов в столе: |
|
Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют смещению. |
|
Независимая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка. |
|
Станок оснащен дополнительным управлением первой группы роликов, что дает преимущество в работе с неровными заготовками. |
|
Усиленные редукторы через карданные валы обеспечивают стабильную подачу заготовки. |
|
Для удобства оператора настройка всех шпинделей производятся с передней панели станка. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. |
|
На пульте управления располагаются следующие органы управления: аварийный стоп, индикатор подъема траверсы, переключатель с самовозвратом подъема-опускания траверсы, кнопки включения/выключения подающих роликов (рабочий режим), кнопки включения/выключения вращения шпинделей, ручка подъема-опускания первых подающих рифленых роликов, ручка регулировки прижима подающих роликов, манометр, кнопка включения (без фиксации) реверсивного вращения подающих роликов (режим наладки), включение-выключение питания всех электродвигателей станка, регулировка скорости подачи заготовки, индикатор питания и другие. В зависимости от модели станка, пульт управления, может выглядеть по-другому и иметь другой состав кнопок управления. |
|
Для удобства оператора, на передней панели имеется дополнительный пульт управления станком. |
|
|
|
Электрокомпоненты Schneider Electrical. |
|
Смазка подающего стола осуществляется встроенными насосом, способствует качественной работе со смолянистыми породами древесины. |
|
Траверса, на которой крепятся верхние ролики подачи, изготовлена из цельного, закрытого профиля квадратного сечения. Перемещается траверса по двум направляющим, что гарантирует параллельность группы подающих механизмов относительно рабочего стола. Аналогичная система используется на станках WEINIG |
Вас заинтересовал этот станок?
Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:
- Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
- Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
- Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
Видео
Технические характеристики
| Валюта | RUB |
| Страна производства | Китай |
| Количество шпинделей, шт | 6 |
| Ширина заготовки, мм | 25-160 |
| Толщина заготовки, мм | 8-120 |
| Скорость подачи, м/мин | 6-36 |
| Частота вращения шпинделя, об/мин | 6500 |
| Диаметр шпинделей, мм | 40 |
| Внешний диаметр инструмента, мм | 125-160 |
| Мощность 1-го шпинделя, кВт | 4 |
| Мощность 2-го шпинделя, кВт | 5.5 |
| Мощность 3-го шпинделя, кВт | 5.5 |
| Мощность 4-го шпинделя, кВт | 5.5 |
| Мощность 5-го шпинделя, кВт | 15 |
| Мощность 6-го шпинделя, кВт | 15 |
| Общая установленная мощность, кВт | 56,55 |
| Диаметры/кол-во аспирационных отверстий, мм | 6х140 |
| Длина, мм | 4450 |
| Ширина, мм | 1800 |
| Высота, мм | 1920 |
| Масса, кг | 3780 |
