Сушильная камера INCOPLAN СМ3000 (60м3)

Структура сушильных камер Incoplan является поливалентной, т.к. построена на основе типовых стандартных элементов, которые используются во всей гамме камер для сушки и пропаривания. Использование таких элементов значительно сокращает сроки производства и монтажа камер.

БЕССИЛИКОНОВАЯ СБОРКА ПАНЕЛЕЙ (КОАТ)

Принципиально новые изоляционные панели (эксклюзивный дизайн Incoplan) состоит целиком из утеплителя, которая обеспечивает постоянное и долгосрочное сохранение теплоизоляционных свойств корпуса. Система соединения панелей осуществляется с помощью конкретного профиля (эксклюзивный дизайн Incoplan), чтобы обеспечить без силиконовый (SILICONELESS) режим соединения. Этот способ соединения обеспечивает легкую и точную сборку и полное отсутствие силикона между панелями.

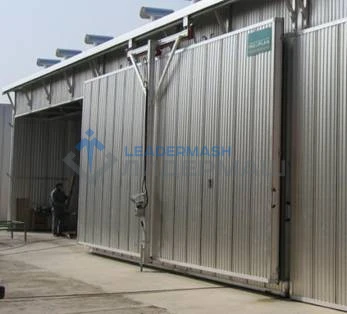

ПОДЪЕМНО-ОТКАТНЫЕ ВОРОТА

Ворота для загрузки дерева состоят из каркаса из формованных выдавливанием алюминиевых профилей, закрепляемых винтами из нержавеющей стали и снабженных тягами для обеспечения устойчивости и прочности. По периметру фасонный профиль для установки на рельсы, с прокладками из резины EPDM. Открывание на всю полезную ширину и высоту камеры. Раздвижные двери с поддержкой профилей и гидравлической системой, чтобы легко открыть дверь даже в минусовые температуры.

СИСТЕМА ВЕНТИЛИРОВАНИЯ

Система вентиляции состоит из реверсивных вентиляторов диаметром 800мм или 900мм и двигателей в влагозащищённом исполнении, класс защиты IP 55, количество и мощность вентиляторов рассчитываются для каждой камеры индивидуально, в зависимости от объёма камеры. Вентиляторы отлиты из алюминия под высоким давлением, угол наклона лопастей – изменяемый. Данный тип вентиляторов предназначен для длительной работы в агрессивных средах с повышенной влажностью и высокой температурой. Благодаря применению высокоэффективных вентиляторов обеспечена равномерность давления воздуха и скорости воздушного потока в камере. Каждый вентилятор комплектуется обечайкой, двигателем и крепежной рамкой.

СИСТЕМА ВЕНТИЛИРОВАНИЯ

Нагрев осуществляется при помощи горячей воды. Теплообменники строятся в модульный пакет, по оребренных биметаллических труб, размер и количество пакетов теплообменника рассчитываются в соответствии с потребностями в сушилку и структурных характеристик и необходимой тепловой мощности - ТРЕХХОДОВЫЕ КЛАПАНЫ С ЭЛЕКТРОПРИВОДОМ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ.

СИСТЕМА УВЛАЖНЕНИЯ

Система увлажнения (трубопровод и форсунки) сделана нержавеющей стали AISI304, структурированы, чтобы поддержать правильный гидрометрический баланс между лесом и внутренней окружающей средой. Единицы распылителя, с распылением: 15 Л/ч ЭЛЕКТРОМАГНИТНЫЕ - СОЛЕНОИДНЫЕ КЛАПАНЫ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ.

ШИБЕРНЫЕ ЗАСЛОНКИ С СЕРВОПРИВОДОМ

Алюминиевые задвижки (шиберные заслонки) располагаются на крыше сушильной камеры, их количество и диаметр 450мм варьируются в зависимости от размеров самой камеры. Все задвижки оснащены электроприводами. Степень открытия регулируется автоматически компьютером и отображается на мониторе у оператора. Для предотвращения попадания осадков в камеру, сверху все шиберные заслонки защищены аэродинамическим экраном. СЕРВОМОТОР ДЛЯ КАЖДОГО ВКЛЮЧЕН В КОМПЛЕКТ ПОСТАВКИ

СИСТЕМА УПРАВЛЕНИЯ ЦИКЛАМИ СУШКИ

Система управления - КДМ easy@fulI.control, дает легкость и безопасность управления операциями и состоит из: Панель управления предварительного инспекцию на заводе, в соответствии с стандартам ЕС. КДМ блок управления, управляет системой сушки и сохраняет контроль над всеми циклами сушки, сохраняет все события, и они связаны через персональный компьютер с программным обеспечением Incoplan. Контроль на расстоянии режиме управления (в качестве опции), с помощью кабеля до 1 км и через Интернет, из любой точки мира, в том числе из Италии. Электроды системы (датчик для влажности древесины. ЕМС и датчиков температуры) - контроля влажности древесины, а также равновесной влажности воздуха, и температуры.

ДАТЧИКИ КОНТРОЛЯ ДЛЯ РАВНОМЕРНОЙ СУШКИ

В камере установлены климатические группы с установленными датчиками температуры, целлюлозными пластинками для измерения EMC (равновесной влажности воздуха) и датчиками для измерения влажности древесины. Данные о параметрах сушки и о состоянии исполнительных элементов поступают в систему контроля непрерывно. Состояние процесса сушки контролируют 2 пары датчиков температуры и влажности, а также 8(10) пар датчиков влажности древесины.
