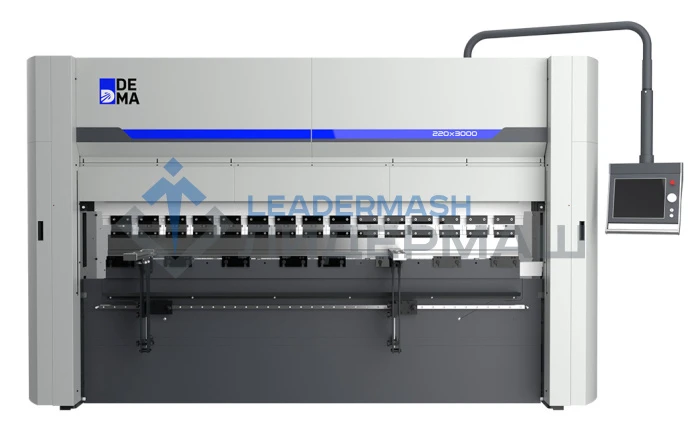

Электромеханический листогибочный пресс с ЧПУ DEMA DDM-17535
- Контроллер ESA 675 3D 128 осей – в стандарте
- На 30% быстрее время цикла гибки
- НА 50% меньше энергозатрат
-
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Принцип работы пресса
КАК РАБОТАЕТ ЭЛЕКТРИЧЕСКИЙ СЕРВО ПРЕСС?
На 30% быстрее время цикла гибки за счет:
- ВЫСОКОЙ СКОРОСТИ ГИБКИ – 20 мм\с (рабочий ход)
- ВЫСОКОЕ УСКОРЕНИЕ: обеспечивает мгновенную реакцию на смену направления движения
- КОНТРОЛЛЕР в стандарте - ESA 675 3D 128 осей: ПК с Windows 10 интегрированный с процессором Intel I5; 21 дюймовый, мультисенсорный ЖК-экран Full HD;
- Позволяет в автономном режиме рассчитать последовательность гибки и инструментов в среде 3D-моделирования, где они проверяются на наличие столкновений между деталью, инструментом и компонентами станка.
- О – образная станина
- Контроллер ESA 675; 3D, до 128 осей
- Количество контролируемых осей от ЧПУ – 4 оси Y1 Y2 X R – в стандарте
- Опускание гибочной балки за счет серво-двигателей; возврат балки за счет пружин по бокам пресса

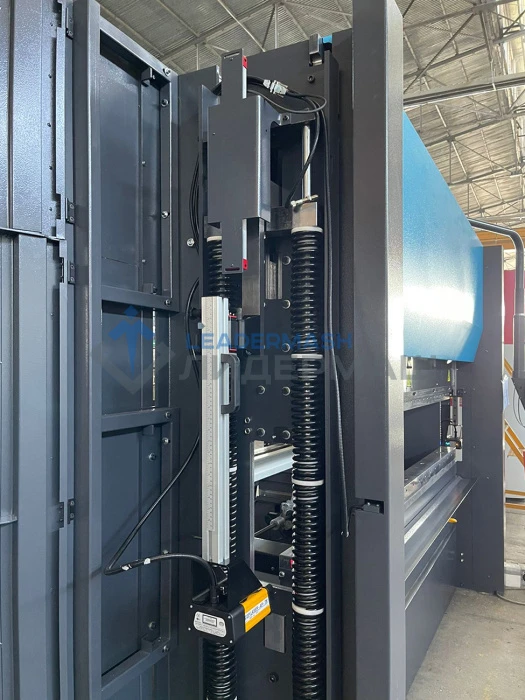

- Линейные датчики Opkon Турция – гибочная балка автоматически выравнивается с точностью 0,01мм при каждом включении пресса
- Система крепления AMADA-PROMECAM
- Стандартный инструмент EUROSHTAMP Италия:· 2067 - Матрицы 4V L - 85°;· 1281 - Пуансоны 85°;· одна секция пуансона и матрицы разделена для гибки коробок;· Подложка 60мм
- Быстрозажимное крепление пуансона
- Лазерная защита рук
- 2 пальца заднего упора
- 2х осевой - задний упор – X R управляемые от ЧПУ
- Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония
- Электрические компоненты – Schneider Electric Франция/SIEMENS Германия
- Зажимная система Amada - Promecam
- Моторизированная система бомбирования от длины 2,5м
- 2 передние, скользящие опоры
- Боковые защитные дверцы
- Задняя защитная решетка с датчиком отключения работы пресса
- Передвижная консоль с двумя педалями, позволяет работать, как в одиночном, так и в повторяющемся цикле
- Подсветка рабочей зоны
- ESA 675 3D 128 осей Италия – стандарт
- Delem 66T 2D 8+1 осей Голландия
- Delem 69T 3D Голландия
Технические характеристики
Стандартная конфигурация заднего упора:
-
X - R на сервомоторах за счет ШВП
- Точность позиционирования: +0,03 мм
- Точность повторения: +0,03
- 2 шт. пальцев с ручным боковым перемещением на линейных направляющих
- X-R оси – стандарт
Опциональная конфигурация осей заднего упора:
- X R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
- X1 X2 R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
- ATF Type X1 X2 R1 R2 Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T)
- X Prime (ESA 675 или Delem DA 66T/DA69T)
СТАНИНА
Статина выполнена из стали ST44 A1 особо высокого качества. О – образная станина – повышенная прочность и жесткость.
Преимущества: Боковины не ограничивают сложные детали на всей длине гиба; нагрузка на несущие боковины распределяется равномерно и небольшие отклонения в геометрии происходят только в вертикальной плоскости. Это делает гибку более точной и прогнозируемой.
На станке, имеющем O-образную станину отсутствует горизонтальное смещение инструмента SH. Поэтому там инструмент сохраняет свое положение в вертикальной плоскости под воздействием нагрузки.
Самая тяжелая станина среди турецкий аналогов + толщина стола от 80 мм
РАВНОМЕРНОЕ РАСПРЕДЕЛЕНИЕ УСИЛИЯ ПО ВСЕЙ ДЛИНЕ ГИБОЧНОЙ БАЛКИ
Армированный ремень: сверхпрочный ремень, не теряет свойств упругости
| Линейные датчики Opkon Турция | Моторизированное бомбирование (антипрогиб) | ||
|
 |
||
|
Быстрозажимное крепление (ручка) |
Сервопривода DELTA Тайвань/ Mitsubishi Япония |
||
 |
 |
||
|
Лазерная защита рук оператора |
Электрические компоненты |
||
 |
 |
||
|
|
|
Гибочный инструмент Eurostamp Италия
Высокая стойкость 100/80т на 1метр. Сегментные пуансон и матрица – L= 835/805мм – лёгкая замена. Без необходимости центровки матрицы по пуансону на холостом ходу – центровка по подложке.
Схема заднего упора X R и Схема заднего упора X R Z1 Z2
Требуется ли вам сложная деталь многостанционный гибки, одинарный изгиб или производство конических изгибов, сервоэлектрический пресс предлагает решения с шестью различными вариантами заднего упора.
В зависимости от геометрии деталей и их сложности, все системы заднего упора специально разработаны и изготовлены для достижения высокой точности и высоких скоростей.
Вы всегда можете обратиться в наш технический отдел для проработки ваших чертежей. Мы подготовим предложение на комплект необходимого дополнительного инструмента.
Контроллер
ESA VIS-675W Италия – 3D, 128 осей ИТАЛИЯ. Разработан инженерами Esautomotion с единственной целью - стать лучшим в мире.
Превосходный интеллект и максимальная реактивность: промышленный интегрированный ПК с операционной системой Windows 10, мощным процессором Intel i5 3,2 ГГц с 8 ГБ оперативной памяти. Позволяет в автономном режиме рассчитать последовательность гибки и инструментов в среде 3D-моделирования, где они проверяются на наличие столкновений между деталью, инструментом и компонентами станка.
Интуитивно понятный интерфейс, простота обучения. Сверхбольшой 21-дюймовый ЖК-экран TFT Full HD Multitouch с полностью обновленным интерфейсом для реализации самых передовых функций. Практически неограниченные возможности подключения и расширения bi-board: 2 порта LAN, 8 портов USB 2.0/3.0.
Основные возможности ПК:
- Резистивный 21-дюймовый TFT LCD Full HD Multitouch резистивный цветной экран
- Промышленный ПК
- Процессор Intel I5 3,2 ГГц
- Операционная система Windows 10
- Оперативная память: 8 Гб
- Для всех приложений до 128 осей
- 2 порта Ethernet в стандартной комплектации
- 1 последовательный порт RS-232
- 4 порта USB 2.0 + 4 порта USB 3.0
- Доступно на 25 языках
ОПЦИЯ: Контроллер DELEM 66T 2D (оси 8+1) Голландия
Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса. Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.
Функции контроля:
- Серво / 2-ступенчатое управление мощностью переменного тока
- Unipolair / управление преобразователем частоты
- Управление клапаном прямого давления
- Прямой пропорциональный клапан Y1, Y2
- Прямое управление бомбированием
- Тандемная операция
- Что можно просчитать автоматически:
- Недоступные зоны для инструментов
- Усилие гибки
- Допуск на гиб
- Компенсацию прогиба
- Развертку
- Сила крепления
- Программирование радиуса
Программирование:
- Алфавитно-цифровое обозначение деталей
- Программирование и визуализация в реальном масштабе и времени
- Автоматический расчет последовательности гибки
- Легкая графическая смена последовательности и перемещений
- Программирование программ Hemmed
- Таблица страниц на странице
- Выбор детали и инструментов
- Программируемые свойства материала
- Программируемая скорость осей
- Фильтр поиска деталей и инструментов
- Миллиметры / Дюймы, выбор kN / Ton
- Счетчик акции
|
Модель |
Длина гиба (мм) |
Сила давления (тонна) |
Макс. ход (мм) |
Q - Просвет (мм) |
Скорость опускания (мм/с) |
Скорость гиба (мм/с) |
Скорость возврата (мм/с) |
Мощность главного двигателя (кВт) |
Вес (кг) |
L - Общая длина (мм) |
W - Ширина (мм) |
H - Высота (мм) |
Макс. Высота (мм) |
|
DDM-20040 |
4080 |
200 |
300 |
660 |
75 |
20 |
75 |
22 |
13000 |
5740 |
2130 |
2680 |
3020 |
|
DDM-17535 |
3570 |
175 |
300 |
660 |
90 |
20 |
90 |
22 |
11500 |
5340 |
2100 |
2680 |
2950 |
|
DDM-15030 |
3050 |
150 |
300 |
660 |
100 |
20 |
100 |
22 |
9500 |
4740 |
2000 |
2680 |
2950 |
|
DDM-13030 |
3050 |
130 |
300 |
660 |
85 |
20 |
85 |
12,5 |
8500 |
4220 |
1960 |
2500 |
2950 |
|
DDM-10030 |
3050 |
100 |
300 |
660 |
75 |
20 |
75 |
11 |
6500 |
4220 |
1960 |
2500 |
2900 |
|
DDM-8025 |
2550 |
80 |
300 |
660 |
90 |
20 |
90 |
11 |
6100 |
3680 |
1960 |
2500 |
2900 |
|
DDM-6525 |
2550 |
65 |
300 |
660 |
130 |
20 |
130 |
11 |
5500 |
3680 |
1960 |
2500 |
2900 |
|
DDM-5020 |
2040 |
50 |
300 |
660 |
150 |
20 |
150 |
11 |
4850 |
3170 |
1960 |
2500 |
2900 |
|
DDM-4015 |
1530 |
40 |
300 |
660 |
170 |
20 |
170 |
11 |
4600 |
2660 |
1960 |
2500 |
2900 |
| Страна производства | Турция |
| Максимальное усилие | 175 |
| Максимальная длина гибки | 3570 мм |
| Скорость опускания балки | 90 |
| Рабочая скорость | 20 |
| Скорость возврата балки | 90 |
| Ход заднего упора по оси Х | 300 |
| Просвет | 660 мм |
| Ход | 300 мм |
| Мощность главного двигателя | 22 |
| Перемещение по Х | 500 мм |
| Длина, мм | 5340 |
| Ширина, мм | 2100 |
| Высота, мм | 2950 |
| Масса, кг | 11500 |
