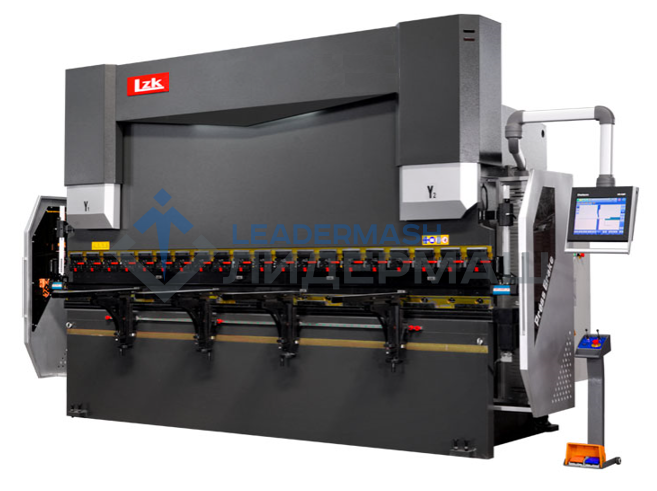

Листогибочный пресс с ЧПУ HPB-11032
Акция
длина гибки 3200 мм и усилие 110 тонн
Подробнее
цена по запросу
Описание
Преимущества станка:
- Скромные начальные инвестиции- Низкие эксплуатационные расходы
- Комплектующие от мировых брендов
- Надежная и стабильная работа
- Простота в управлении и обслуживании
Листогибочные прессы серии HPB созданы для тех, кому необходимо выполнять гибку изделий с максимальной производительностью, высокой точностью, низкими эксплуатационными расходами и разумными начальными инвестициями.
Станина пресса выполнена в виде сварной конструкции с высокоточной механообработкой. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные электрические и гидравлические компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.
С помощью самой современной графической систему ЧПУ Delem оператор имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y1,Y2, X ,R , а также компенсацией прогиба стола осуществляется также от него.
Опционально можно оснастить возможностью управлять осями Z1 Z2(влево и вправо), X1X2(вперед-назад), а также R1R2(вверх-вниз).
Гидравлические цилиндры, установленные с двух сторон, работают в замкнутом контуре, который состоит из электрогидравлических сервоклапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия) и гидравлического двигателя, а также высокоточных линейных энкодеров, обеспечивающих точное положения гибочной балки.
Электрические компоненты только от известных мировых производителей (Siemens, Omron, Schneider и др.) расположены в запираемой электрическом ящике.
Задний упор
Все компоненты заднего упора используются от ведущих мировых производителей, что обеспечивает высокую точность позиционирования листа.
Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки. В стандартной комплектации задний упор программируется по оси X, а опционально можно также поставить программируемую ось R.
Все листогибочные прессы оснащаются передними поддержками листа для удобного позиционирования листа оператором. Они легко перемещаются в обе стороны по направляющим, а также имеют регулировку по высоте.
Моторизированная система компенсации прогиба стола работает от ЧПУ и входит в стандартную комплектацию пресса.
Пресс также оснащен держателями пуансона и матрицы европейского типа. Стандартный инструмент для станка представляет собой многоручьевую универсальную матрицу и пуансон на всю длину пресса.
Станок оснащен быстросъемными зажимами пуансона. Наши технологи могут подобрать любой инструмент под ваши чертежи совершенно бесплатно при покупке станка или инструмента у нашей компании.
Графическая система ЧПУ Delem DA-66T
DA-66T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его цветной TFT дисплей с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.
Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием.
Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.
DA-66T предлагает:
· двумерное программирование
· автоматическое определение последовательности изгиба и вычисление столкновений
Режим симуляции помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.
Функции DA-66T:
· 2D-графическое программирование на сенсорном экране· 17-дюймовый цветной TFT-дисплей с высоким разрешением
· Расчет последовательности гиба
· Управление компенсацией прогиба стола
· Управление сервомотором и преобразователем частоты
· Расширенные алгоритмы управления осью Y
· Управление до 8 осей
· USB, периферийное взаимодействие
· Управление датчиком измерения угла
· Управление лазерной защитой рук оператора
Внешний вид
Схемы различных вариантов осей
Технические характеристики
| Валюта | RUB |
| Хит продаж | Акция |
| Вес, кг | 8000 |
| Глубина зева, мм | 500 |
| Длина гибки, мм | 3200 |
| Максимальное усилие, тонн | 110 |
| Мощность, кВт | 7.5 |
| Расстояние между колоннами, мм | 2600 |
| Страна производства | Китай |
| Максимальное усилие | 110 т |
| Максимальная длина гибки | 3200 мм |
| Расстояние между колоннами | 2600 мм |
| Вырез в колоннах (зев) | 500 мм |
| Просвет | 400 мм |
| Ход | 480 мм |
| Мощность главного двигателя | 7,5 кВт |
| Габариты станка стандартные | 3850х1850х2600 |
| Вес станка примерный | 8000 кг |
| Перемещение по Х | 200 мм |
| Длина, мм | 3850 |
| Ширина, мм | 1850 |
| Высота, мм | 2600 |
