цена по запросу

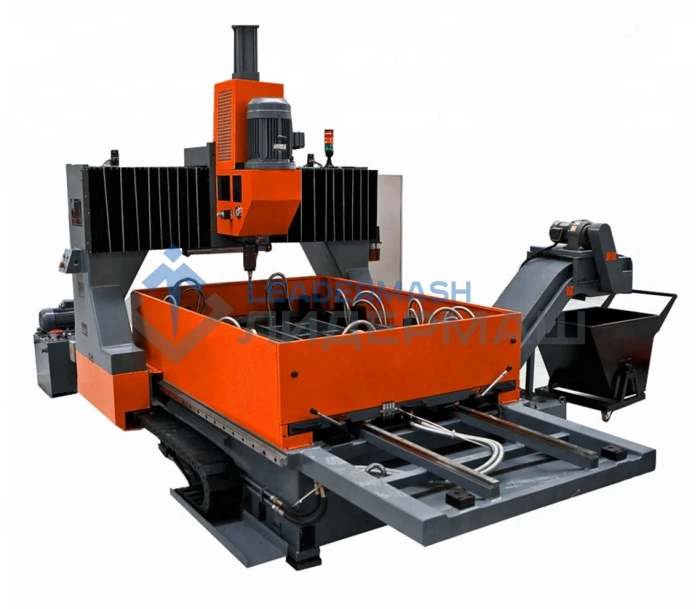

Координатно-сверлильный станок FINE PLD3016
Максимальная скорость вращения сверлильного шпинделя 120~560 об / мин.
Максимальный размер пластины 3000*1600 мм, макс. толщина 80 мм.
Машина PLD3016 использует сервоприводы.
Возможность сверлить «глухие» отверстия
Система автоматической смазки направляющих и ШВП
Подробнее
цена по запросу
Описание
Особенности станка
Завод-изготовитель: SHANDONG FINE CNC EQUIPMENT (КНР)
1. Максимальная скорость вращения сверлильного шпинделя PLD3016 составляет 120~560 об / мин. Он может обрабатывать максимальный размер пластины 3000*1600 мм, толщину макс. 80 мм.
2. Машина PLD3016 использует сервоприводы, а современные системы перемещения, такие как ШВП, высокоточные линейные направляющие и др.
3. Возможность сверлить «глухие» отверстия
4. Система автоматической смазки направляющих и ШВП
5. Станок оборудован конвейером для удаления стружки
6. На станке установлены 12 комплектов гидравлических зажимов для зажима стальных пластин на рабочем столе. Также есть надежная гидравлическая станция.
Технические характеристики
Завод-изготовитель: SHANDONG FINE CNC EQUIPMENT (КНР)
1. Максимальная скорость вращения сверлильного шпинделя PLD3016 составляет 120~560 об / мин. Он может обрабатывать максимальный размер пластины 3000*1600 мм, толщину макс. 80 мм.
2. Машина PLD3016 использует сервоприводы, а современные системы перемещения, такие как ШВП, высокоточные линейные направляющие и др.
3. Возможность сверлить «глухие» отверстия
4. Система автоматической смазки направляющих и ШВП
5. Станок оборудован конвейером для удаления стружки
6. На станке установлены 12 комплектов гидравлических зажимов для зажима стальных пластин на рабочем столе. Также есть надежная гидравлическая станция.
Технические характеристики
|
Наименование |
Единица измерения |
Значение |
|
|
Рабочие размеры |
Макс. Толщина листа |
мм |
80 |
|
Макс. Размер листа |
мм |
3000х1600 |
|
|
Шпиндель |
Тип патрона |
Конус Морзе |
4 |
|
Диапазон диаметров |
Спиральным сверлом |
12-50 |
|
|
Тип скорости изменения |
Бесступенчатый преобразователь |
||
|
Диапазон оборотов шпинделя |
Об/мин |
120-560 |
|
|
Максимальный ход шпинделя |
мм |
240 |
|
|
Тип подачи |
Сервомотор |
||
|
Зажимные устройства |
Диапазон толщин |
мм |
15-80 |
|
Кол-во зажимов |
Шт. |
12 |
|
|
Усилие зажимов |
кН |
7,5 |
|
|
Охлаждение |
Тип |
Принудительная циркуляция |
|
|
Объем |
л |
100 |
|
|
Давление гидравлической системы |
МПа |
6 |
|
|
Давление газа |
МПа |
0,6 |
|
|
Двигатели и мощность |
Двигатель сверлильного шпинделя |
кВт |
|
|
Гидравлическая помпа |
кВт |
2,2 |
|
|
Помпа охлаждения |
кВт |
0,45 |
|
|
Серовомотор по Х |
кВт |
1,5 |
|
|
Серовомотор по Y |
кВт |
1 |
|
|
Серовомотор по Z |
кВт |
1 |
|
|
Перемещения по осям |
Ось Х |
мм |
3000 |
|
Ось Y |
мм |
1600 |
|
|
Ось Z |
мм |
240 |
|
|
Скорость позиционирования |
м/мин |
8 |
|
|
Габаритные размеры |
мм |
5470x2610x2855 |
|
|
Вес машины и конвейера для стружки |
кг |
8000 |
|
|
Рабочий диапазон температур |
Градусы Цельсия |
От +5 до +40 |
|
|
Электрическое питание |
380В, Три фазы, частота 50Гц., перепады напряжения не более 5% |
||
|
Основные компоненты |
Линейные направляющие |
HIWIN |
|
|
Электромагнитный клапан |
ATOS |
||
|
Сервомоторы |
PANASONIC |
||
|
Контроллер управления |
MITSUBISHI |
||
|
Электрические компоненты |
Schneider Electric |
||
Технические характеристики
| Валюта | RUB |
| Максимальная скорость, мм/сек. | 8 |
| Максимальный охват | 12 зажимов |
| Ширина направляющих по осям X/Y/Z, мм | 1600 / 240 / 8 |
| Длина, мм | 2855 |
| Ширина, мм | 5470 |
| Высота, мм | 2610 |
| Масса, кг | 8000 |
| Общая установленная мощность, кВт | 2,2 кВт Гидравлическая помпа |
| Габариты в упаковке, мм | 5470x2610x2855 |
