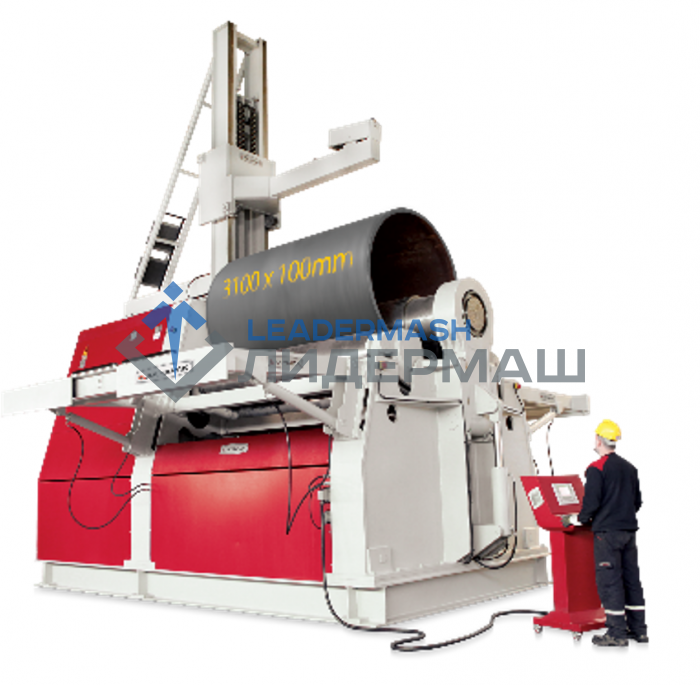

Вальцы четырехвалковые гидравлические AKYAPAK AHS 30-28
- Планетарная система перемещения боковых валков
- Все валы установлены в сферических подшипниках, способных выдерживать экстремальные нагрузки
- Использование комплектующих от ведущих мировых производителей
- Цифровой дисплей показывает текущее положение боковых валов
цена по запросу
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
AHS предлагает надежные и превосходные решения для точных и сложных задач прокатки. Это наиболее разумный выбор, чтобы согнуть материалы с толщиной пластины от 2 мм до 200 мм и шириной пластины от 500 мм до 12000 мм. Примеры получаемых деталей:
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ
AHS предлагает надежные и превосходные решения для точных и сложных задач прокатки. Это наиболее разумный выбор, чтобы согнуть материалы с толщиной пластины от 2 мм до 200 мм и шириной пластины от 500 мм до 12000 мм. Наряду с надежностью, AHS повышает производительность благодаря высокой скорости прокатки и преодолевает самые сложные изгибы благодаря простоте использования. Так как пластина защемляется во время прокатки, предотвращается скольжение и скольжение материалов. Таким образом, выполняются более надежные операции прокатки и достигаются более точные результаты. В 4-рулонных листопрокатных машинах AHS один из боковых валков может использоваться как квадратный валок, таким образом, лист можно легко и точно выровнять по рулону в направлении ввода.
ПЛАНЕТАРНАЯ СИСТЕМА ПЕРЕМЕЩЕНИЯ БОКОВЫХ ВАЛОВ
В 4-валковых листопрокатных машинах Akyapak используется система планетарной направляющей (рычаг), которая обеспечивает превосходный предварительный изгиб. Планетарная направляющая система имеет более компактную конструкцию. Конструкция нижней части позволяет изгибаться конусу даже при малых диаметрах, что позволяет легко вынимать прокатываемый материал горизонтально из машины. Еще одним преимуществом системы является то, что она не нуждается в смазке. Планетарная система не имеет трения и изнашивается линейных направляющих. Обладая всеми этими преимуществами, планетарная система работает безопасно, с меньшими затратами на техническое обслуживание и, следовательно, с меньшим временем простоя, сохраняя при этом прочную конструкцию корпуса даже при самых малых диаметрах качения.
В моделях AHS твердость поверхности достигается между 50 - 60 HRC за счет индукции. После процесса отверждения валы шлифуются и полируются. Валы, как мы знаем, физически прогибаются из-за нагрузок, возникающих во время прокатки. Поэтому они имеют специальную форму для компенсации физического отклонения. Специальные валы для изгибания различных профилей могут быть изготовлены по запросу.
Все валы поддерживаются сферическими роликоподшипниками. Сферические роликоподшипники подходят для перемещения очень тяжелых грузов. Он используется в конических движениях валков благодаря его угловым движениям. Сферические роликоподшипники работают с высокой точностью даже в сложных условиях работы и долговечны.
Благодаря использованию подшипников качения силы трения уменьшаются и, следовательно, экономится энергия. Это означает, что усилие редуктора не уменьшается силами трения, а вся сила используется для формирования материала. Нижний и верхний валки соединены с гидравлическими двигателями и планетарными редукторами, которые обеспечивают импульс качения. Планетарный редуктор соединен непосредственно с валом роликов. Таким образом, импульс передается на пластину качения без потери мощности. Система имеет гидравлический тормоз с мгновенным вращением, который обеспечивает безопасность, предотвращая неожиданные движения во время предварительного изгиба.
ПАРАЛЛЕЛЬНОСТЬ ВАЛОВ
Параллельность боковых валков и нижнего валка с верхним валком очень важна для достижения желаемых результатов. Когда этот параллелизм не достигнут полностью, результатом может быть конус вместо цилиндра. Параллелизм на машинах Akyapak основан на одновременном перемещении двух отдельных гидроцилиндров с помощью механических частей. В этой системе гидравлические поршни соединены с торсионами для поддержания их положения. Самым важным преимуществом этой системы является то, что она работает годами без какой-либо регулировки или технического обслуживания.
Параллельность нижнего вала работает аналогично. Нижний валок должен оставаться как можно более устойчивым во время сжатия материала, а также во время предварительного изгиба и не должен опускаться. В противном случае будет слишком много плоскостности на конце материала после предварительного изгиба.
ПАНЕЛЬ УПРАВЛЕНИЯ
Благодаря своей мобильности можно контролировать прокатку материала со всех сторон машины. На цифровом дисплее, предлагаемом на стандартных машинах, отображаются значения настоящего и максимального положения правого и левого рулонов. Кроме того, количество кнопок управления на панели управления может быть увеличено в соответствии с предпочтительными дополнительными функциями.
ЦИФРОВОЙ ДИСПЛЕЙ
Цифровой дисплей входит в стандартную комплектацию моделей AHS. Этот дисплей показывает положение боковых роликов. Верхние пределы движения боковых валков также можно регулировать. Таким образом, можно гарантировать, что боковые валки не выходят за пределы максимальной позиции.
ДВЕ СКОРОСТИ
Эта функция включает в себя 2 скорости прокатки; медленно и быстро. Эти скорости можно изменить через панель управления. Медленная скорость особенно используется для достижения лучшего предварительного изгиба путем размещения материала в центре верхнего и нижнего валков.
ПЛАВНАЯ СКОРОСТЬ ВРАЩЕНИЯ
Переменная скорость вращения роликов может регулироваться потенциометром на панели управления. Эта система предоставляет оператору больше контроля во время каждого шага или изгиба. Таким образом, лучшие удовлетворительные результаты могут быть получены.
| Рабочая длина | 3100 мм |
| Максимальная толщина | Подгиб – 28 мм., Гибка – 35 мм |
| Количество валов | 4 |
| Мощность двигателя | 22 кВт |
| Скорость | 5 м/мин |
| Мин. диаметр | Диаметр верхнего вала x 3 мм |
| Верхний вал | 430 мм |
| Нижний вал | 390 мм |
| Боковой вал | 330 мм |
| Длина, мм | 6100 |
| Ширина, мм | 2200 |
| Высота, мм | 2200 |
| Масса, кг | 23000 |
