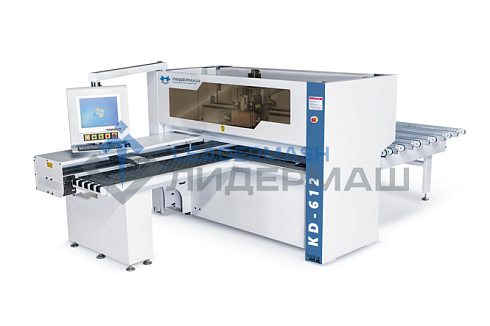

Сверлильно-присадочный станок с ЧПУ KD-612

Акция

 Работа с картами присадки (Совместим с БАЗИС)
 Высокая скорость обработки: 130/95/35 м/мин
Макс. размер панели: 1200 х ∞ мм
Макс. толщина панели: 35мм
Система управления: ПК

Подробнее

цена по запросу

Станки по сниженным ценам регулярно обновляются. Чтобы всегда быть в курсе новых поступлений, акций и других новостей – подпишитесь на обновления.

Подробнее

Описание
Технические характеристики

Описание

Назначение

Сверлильно-присадочный центр с ЧПУ KD-612 предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон за одно позиционирование панели.

Конструктивные преимущества ЧПУ KD-612:

- Работа с картами присадки
- Высокая скорость обработки: 130/95/35 м/мин.
- Автоматическая смазка направляющих
- Визуализация обработки двухсторонней карты присадки
- Два варианта выгрузки деталей из станка «назад/вперед»
- Автоматический разгрузочный стол
- Сканер для считывания карты присадки по штрих-коду (опция)

Комплектация:

№.	Наименование	Бренды
1	Станина станка	Китай
2	Система управления	Тайвань Delta
3	Серводвигатель и водитель	Тайвань Delta
4	Преобразователь частоты	Тайвань Delta
5	Сверлильные блоки	Тайвань Protean
6	Выключатель	Франция Шнайдер
7	Контакторы	Франция Шнайдер
8	Переключатель питания	Тайвань Meanwell
9	Тепловое реле	Франция Шнайдер
10	Фотоэлектрические датчики	Корея Autonics
11	Оптические датчики	Корея Autonics
12	Направляющие	Тайвань TBI
13	Шестерня/Рейка	Тайвань YYC
14	Редуктор	Тайвань с плоскими контактами
15	Пневматические элементы	Тайвань Airtac
16	Сенсорный экран	Vinwo 19 дюймов

Конструктивные особенности

Программное обеспечение (Совместимо с БАЗИС) Работа с картами присадки из программы «Базис-мебельщик» Формат файлов MPR, XML, DXF. Визуализация обработки двухсторонней карты присадки
Промышленный ПК на базе WINDOWS Станок оснащен промышленным компьютером на базе Windows. Простой и интуитивно понятный интерфейс, позволяет легко адаптироваться оператору к работе на станке.
СВЕРЛИЛЬНЫЕ ГРУППЫ Станок оснащен двумя сверлильными агрегатами (верх/низ)
СТОЛ НА ВАКУУМНОЙ ПОДУШКЕ Стол на входе и в зоне обработки оснащен воздушной подушкой, которая позволяет удобно перемещать и базировать панели, в том числе крупно габаритные.
НЕЗАВИСИМЫЕ ПНЕВМОЗАХВАТЫ Станок имеет 2 пневматических захвата панели, которые работают независимо друг от друга, и позволяют надежно фиксировать панель, а также перемещать ее на максимальных скоростях.
ФРОНТАЛЬНЫЙ УПОР На станке предусмотрен боковой выравниватель панели, что обеспечивает максимальную точность обработки, в том числе при работе с фрезерным агрегатом.
ЭЛЕКТРОКОМПОНЕНТЫ Все электрические компоненты станка от ведущих мировых брендов: Shneider, DELTA, Autonics, Meanwell.
СТОЛ РАЗГРУЗКИ НА ВЫХОДЕ

Вас заинтересовал этот станок?

Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:

Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.

Технические характеристики

Валюта	USD
Тип станка	Сверлильно-присадочный с ЧПУ
Хит продаж	Акция
Страна производства	Россия
Система управления	ПК
Тип	ЧПУ (touch screen)
Расстояние между двумя внешними шпинделями, мм	640
Фрезерные агрегаты, кВт	2х3,7
Скорость вращения шпинделей	18 000
Максимальная скорость осей X/Y/Z	130/95/35
Масса, кг	4 500
Общая установленная мощность, кВт	18
Габариты в упаковке, мм	475028252050
Работа с картами присадки	да
