Лазерный станок по металлу OR-F 4020
Станки OREE LASER тяжелой серии «F» с литой станиной.
OR-F 4020 станок тяжелого класса для раскроя листового металла.
Мощность лазера 1000W/1500W/2000/3000/4000W. С иттербиевым источником на выбор IPG, RAYCUS, MAX
цена по запросу
Область применения:
Основное применение лазерных станков OR-F для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру: нержавеющей стали, углеродистой стали, легированной стали, меди, алюминия, золота, серебра, титана и другого металлического листа.Преимущества:
|

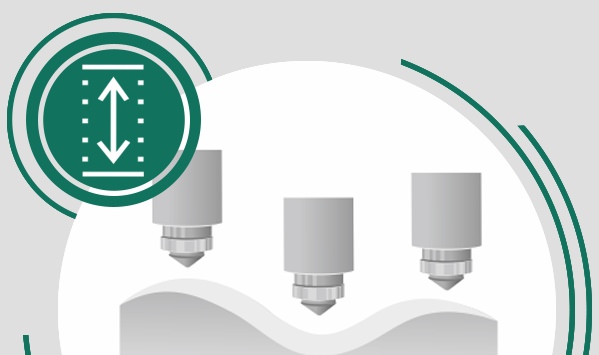

Лазерная голова имеет следующие возможности контроля реза и состояния оптики: - Измерение расстояния – постоянное расстояние до заготовки, автоматическое компенсирование неровностей материала, постоянное качество резки
|
|
Система управления Cypcut
Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
Сервоприводы YASKAWA
Yaskawa Electric (Япония) является профессиональным производителем в области управления движением. Его продукты известны своей стабильностью,скоростью и экономичностью. Они являются крупнейшими и самыми популярными сервоприводами в отрасли. В России Yaskawa занимает большую часть рынка на протяжении многих лет. |
Портал из авиационного алюминия
Он изготовлен с авиационного алюминиевого сплава четвертого поколения, отлитого под давлением 4300 тонн. После обработки старения ее сила может достигать T6, которая является самой высокой прочностью. Авиационный алюминиевый сплав имеет повышенные качества: такие как его прочность, пластичность, ударная вязкость, хорошие усталостные характеристики, и высокая коррозионная стойкость. Использование таких порталов на лазерных станках OREE LASER позволяет добиться высоких скоростей как холостых до 140м/мин, так и режимов обработки на скорости до 80м/мин. |
Литая чугунная станина
Железо-графитовый чугун с минимальной прочностью на растяжение 200 МПа. Высокое содержание углерода, прочность на сжатие и высокая твердость. Высокая амортизация и износостойкость. Хорошая стабильность и эффективность резания. Гарантирует сохранение точности в течение длительного времени, без изменений до 50 лет
|
Режущая головка Raytools
- -ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА!
- -В оптоволоконных лазерных станках OREE LASER используется координатный стол портального типа. При обработке лист неподвижен.
- -Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
- -Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 4000Вт.
- -Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
- -Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
- -Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
- -Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
- -Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
- -В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
- -Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
- -КПД используемого лазерного источника достигает 35 %.
- -Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
- -Лазерный Станок оснащен высокоразвитой системой самодиагностики.

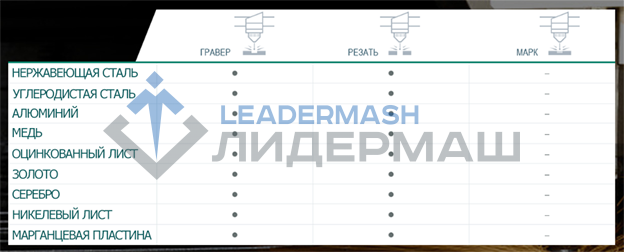

Материалы :

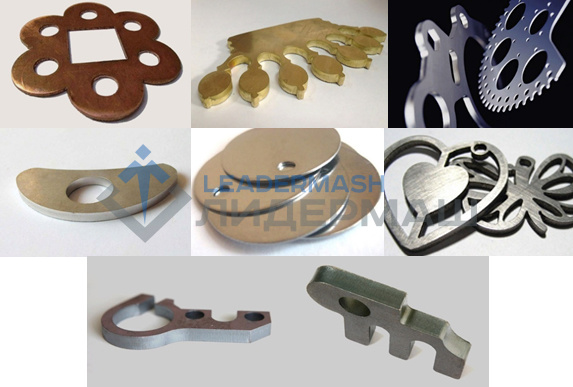

Образцы металлов :
| Рабочая зона XY, мм | 4000х2000 мм |
| Обрабатываемые материалы | листовой металл |
| Тип лазера | иттербиевый оптоволоконный лазер |
| Производитель источника | MAX/Raycus/IPG |
| Мощность лазера | 1000W/1500W/2000W/3000W/4000W |
| Длина волны лазера | 1070 нм |
| Срок работы лазера | 100 000 часов |
| Вид охлаждения | промышленный чиллер |
| Квадратные направляющие | 25 мм |
| Передача по осям X, Y | зубчатая рейка |
| Передача по оси Z | шарико-винтовая пара |
| Двигатель по осям X, Y, Z | серводвигатель |
| Датчик высоты | автоматический |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |

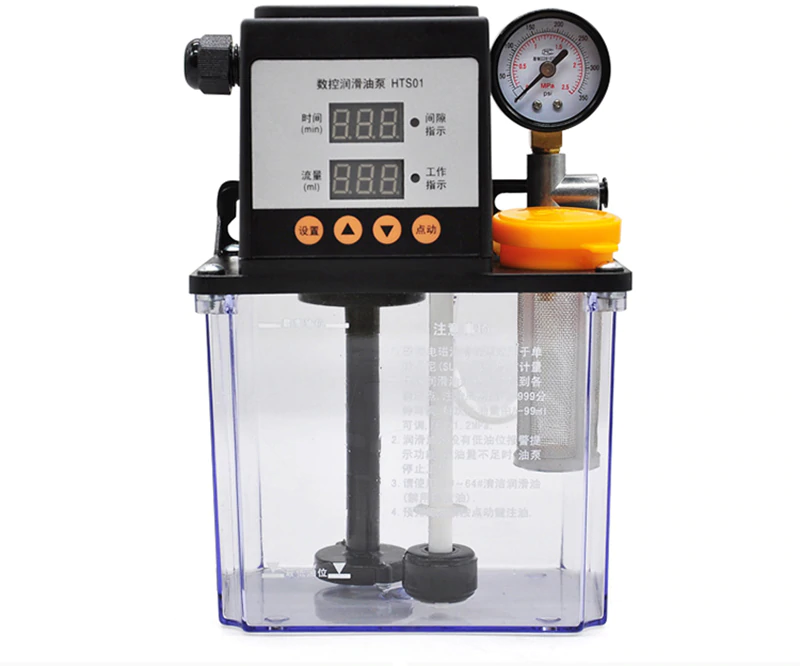

| Смазка | централизованная система смазки |
| Максимальная толщина | до 5 мм (углеродистая сталь) |
| Максимальная скорость | 140 м/мин |
| Максимальная скорость резки | 80 м/мин |
| Минимальная ширина резки | 0,1 мм |
| Точность повторного позиционирования | ±0,02 мм |
| Точность позиционирования | ±0,03 мм |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Гарантия на станок | 3 года |
