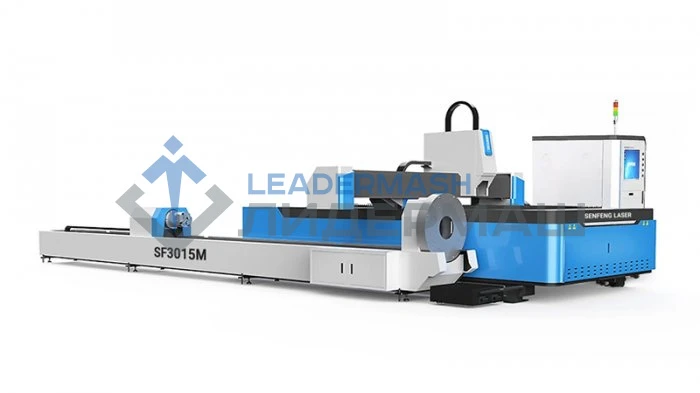

Установка лазерной резки с труборезным модулем SENFENG SF3015M
Описание
Senfeng SF3015M — комбинированная установка для обработки листового металла и труб. Благодаря дополнительно установленному труборезному модулю позволяет кроить как металлические листы, так и трубы, профили разного сечения (круглого и квадратного). Такое решение выделяет модель по сравнению с другим лазерным оборудованием по металлу. У станка отличные показатели качества и скорости раскроя.
Лазерную установку используют для производства:
- рекламных и других электрических щитов;
- пищевого промышленного оборудования;
- сельскохозяйственных, строительных, текстильных и других машин;
- инструментов и бытовой техники;
- других изделий, где необходим точный рез металла.
На станке можно работать со всеми видами металлов — сталью, титаном, медью, латунью, серебром, золотом и другими.
Конструктивные особенности

Сварная станина из толстых листов металла подвергается воздействию высоких температур, чтобы снять остаточное напряжение и увеличить жесткость каркасной конструкции. Это позволяет предотвратить возможные механические деформации, сохранить качество реза.

Модуль для резки труб
Труборезный модуль, установленный на станке, подходит для резки и обработки труб длиной 3 м и 6 м, а также профиля. Модуль может быть оснащен механическим или пневматическим зажимом.

Режущая головка с автофокусом
Лазерная головка с автофокусировкой способствует получению максимально качественного реза металлов разной толщины, избегает препятствий, направляется точно в нужное место. Фокус автоматически выставляется при выборе режима резки из библиотеки под каждый тип и толщину металла.

Модуль управления CypCut
В программном обеспечении CypCut предусмотрено множество функций для упрощения процесса раскроя:
- обратный ход по контуру,
- расчет характеристик перемещений,
- контроль за каждым этапом,
- быстрая загрузка чертежей и программ и многое другое.
Чтобы ввести новые установки, оператору не потребуется останавливать работу станка, переключение между режимами происходит автоматически.

Сервоприводы
За скорость работы станка отвечают мощные серводвигатели Schneider Electric. Благодаря их стабильной работе гарантирована высокая производительность лазерной установки, а также быстрая окупаемость оборудования.

Легкосплавный портал
Литой портал из авиационного алюминия устойчив к коррозии и окислению, обладает низкой плотностью, легкий и прочный. Такие характеристики обеспечивают длительность работы установки и высокую скорость обработки.
Чиллер для охлаждения
Станок укомплектован промышленным чиллером для охлаждения лазерного источника, который поддерживает оптимальную температуру иттербиевого излучателя и режущей головки, продлевает срок их службы. Устройство оснащено защитой от потери охлаждающей жидкости. При отсутствии ее циркуляции срабатывает оповещающая сигнализация.
Технология производства станин SENFENG

Таблица подбора мощности источника

Технические характеристики
Валюта | RUB |
Хит продаж | Хит |
Рабочая зона, мм | 3000х1500 |
Система управления | FSCUT |
Обрабатываемые материалы | листовой металл, труба, профиль |
Параметры обработки трубы | 10-200мм |
Тип лазера | иттербиевый оптоволоконный лазер |
Сменный стол | нет |
Лазерный источник | Raycus/IPG |
Мощность лазера, W | 1000/1500/2000/3000 |
Длина волны лазера | 1070 нм |
Срок работы лазера | 100 000 часов |
Вид охлаждения | промышленный чиллер |
Квадратные направляющие | 25 мм |
Передача по осям X, Y | зубчатая рейка |
Передача по оси Z | шарико-винтовая пара |
Двигатель по осям X, Y, Z | серводвигатель SCHNEIDER |
Датчик высоты | автоматический |
Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
Смазка | централизованная система смазки |
Максимальная скорость, м/мин | 100 |
Максимальная скорость резки, м/мин | 50 |
Минимальная ширина резки | 0,1 мм |
Точность позиционирования | ±0,03 мм |
Напряжение | 380 В |
Частота тока | 50 Гц |
Гарантия на станок | 2 года |
