Горизонтальные обрабатывающие фрезерные центры с ЧПУ

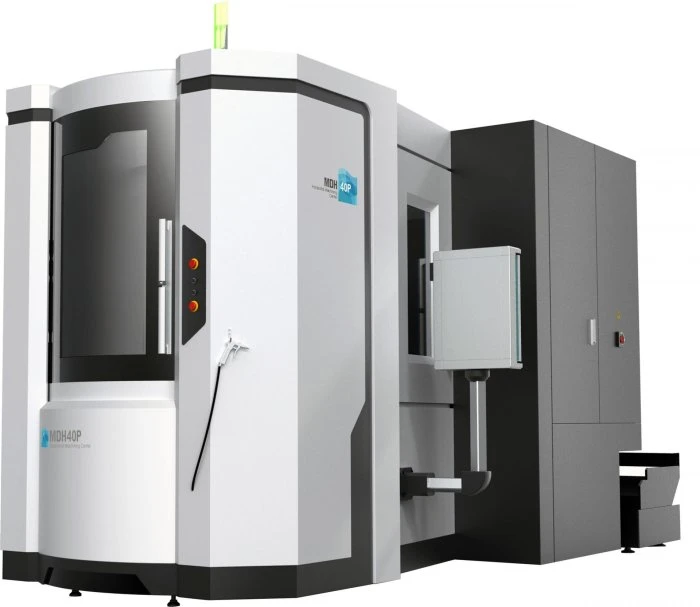

Горизонтальный обрабатывающий центр с ЧПУ MDH40P DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальный диаметр стержня, мм	Ø82 / Ø150
Отверстие шпинделя, мм	Ø65
Размеры стола, мм	400×400
Ход по оси X/Z, м/мин	60 (ускоренный ход)
Максимальная нагрузка, кг	400
Рабочая зона. Перемещения XхYхZ, мм	630 х 620 х 710
Расстояние от торца шпинделя до стола, мм	80～700
Расстояние от оси шпинделя до колонны, мм	150～860
Конус шпинделя	BT40
Диаметр шпинделя, мм	Ø65
Максимальное число оборотов, об/мин	50 – 20000
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Скорость рабочей подачи по осям X/Y/Z, мм/мин	10000 (опция 12000)
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.014
Повторяемость по осям X/Y/Z на всей длине, мм	0.006

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальный диаметр стержня, мм	Ø82 / Ø150
Отверстие шпинделя, мм	Ø65
Размеры стола, мм	400×400
Ход по оси X/Z, м/мин	60 (ускоренный ход)
Максимальная нагрузка, кг	400
Рабочая зона. Перемещения XхYхZ, мм	630 х 620 х 710
Расстояние от торца шпинделя до стола, мм	80～700
Расстояние от оси шпинделя до колонны, мм	150～860
Конус шпинделя	BT40
Диаметр шпинделя, мм	Ø65
Максимальное число оборотов, об/мин	50 – 20000
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Скорость рабочей подачи по осям X/Y/Z, мм/мин	10000 (опция 12000)
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.014
Повторяемость по осям X/Y/Z на всей длине, мм	0.006

цена по запросу

Горизонтальный обрабатывающий центр с ЧПУ MDH50 DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	500×500
Ход по оси X/Z, м/мин	45 (опция 54), ускоренный ход
Максимальная нагрузка, кг	800
Рабочая зона. Перемещения XхYхZ, мм	780 х 750 х 800
Расстояние от торца шпинделя до стола, мм	80～830
Расстояние от оси шпинделя до колонны, мм	150～950
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	8000 (опция 12000)
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.014
Повторяемость по осям X/Y/Z на всей длине, мм	0.006

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	500×500
Ход по оси X/Z, м/мин	45 (опция 54), ускоренный ход
Максимальная нагрузка, кг	800
Рабочая зона. Перемещения XхYхZ, мм	780 х 750 х 800
Расстояние от торца шпинделя до стола, мм	80～830
Расстояние от оси шпинделя до колонны, мм	150～950
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	8000 (опция 12000)
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.014
Повторяемость по осям X/Y/Z на всей длине, мм	0.006

цена по запросу

Горизонтальный обрабатывающий центр с ЧПУ MDH60 DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	630×630
Ход по оси X/Z, м/мин	45 (опция 54), ускоренный ход
Максимальная нагрузка, кг	1300
Рабочая зона. Перемещения XхYхZ, мм	1050 х 900 х 900
Расстояние от торца шпинделя до стола, мм	80～980
Расстояние от оси шпинделя до колонны, мм	200～1100
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	8000 (опция 12000)
Мощность двигателя, кВт	α22/7000i
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.018
Повторяемость по осям X/Y/Z на всей длине, мм	0.007

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	630×630
Ход по оси X/Z, м/мин	45 (опция 54), ускоренный ход
Максимальная нагрузка, кг	1300
Рабочая зона. Перемещения XхYхZ, мм	1050 х 900 х 900
Расстояние от торца шпинделя до стола, мм	80～980
Расстояние от оси шпинделя до колонны, мм	200～1100
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	8000 (опция 12000)
Мощность двигателя, кВт	α22/7000i
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.018
Повторяемость по осям X/Y/Z на всей длине, мм	0.007

цена по запросу

Горизонтальный обрабатывающий центр с ЧПУ MDH80 DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	800×800
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	2000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1050
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.018/Y,Z 0.021/X
Повторяемость по осям X/Y/Z на всей длине, мм	0.007/Y,Z 0.009/X

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	800×800
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	2000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1050
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	0.018/Y,Z 0.021/X
Повторяемость по осям X/Y/Z на всей длине, мм	0.007/Y,Z 0.009/X

цена по запросу

Горизонтальный обрабатывающий центр с ЧПУ MDH100S DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	1000x1000
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	2000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1000
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	X: 0,021 Y/Z: 0.018
Повторяемость по осям X/Y/Z на всей длине, мм	X: 0.009 Y/Z: 0.007

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø100
Размеры стола, мм	1000x1000
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	2000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1000
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	X: 0,021 Y/Z: 0.018
Повторяемость по осям X/Y/Z на всей длине, мм	X: 0.009 Y/Z: 0.007

цена по запросу

Горизонтальный обрабатывающий центр с ЧПУ MDH125 DMTG

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø120
Размеры стола, мм	1250x1250
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	3000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1000
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	6000
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	X: 0,021 Y/Z: 0.018
Повторяемость по осям X/Y/Z на всей длине, мм	X: 0.009 Y/Z: 0.007

Тип станка	Обрабатывающие центры
Задать вопрос (боковая)	Да
Максимальная длина заготовки, мм	500
Максимальный диаметр стержня, мм	Ø115 / Ø270
Общее кол-во инструментальных позиций, шт.	40 (60 / 80 / 120 / 160)
Отверстие шпинделя, мм	Ø120
Размеры стола, мм	1250x1250
Ход по оси X/Z, м/мин	36 (опция 45), ускоренный ход
Максимальная нагрузка, кг	3000
Рабочая зона. Перемещения XхYхZ, мм	1400 х 1100 х 1000
Расстояние от торца шпинделя до стола, мм	80～1180
Расстояние от оси шпинделя до колонны, мм	200～1250
Конус шпинделя	BT50
Диаметр шпинделя, мм	Ø100
Максимальное число оборотов, об/мин	6000
Скорость быстрых перемещений по осям X/Y/Z, м/мин	2 скорости, 2 диапазона вращения
Точность позиционирования по осям X/Y/Z на всей длине, мм	X: 0,021 Y/Z: 0.018
Повторяемость по осям X/Y/Z на всей длине, мм	X: 0.009 Y/Z: 0.007

цена по запросу

Горизонтальные обрабатывающие центры разработаны и изготовлены с применением международных передовых технологий. Обрабатывающие центры широко используется в аэрокосмической, автомобильной промышленности, для комплексной обработки корпусных деталей средних размеров. Они отличаются высокими параметрами резания, точностью позиционирования и надежностью, благодаря применению первоклассных механических и электронных комплектующих, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков.
