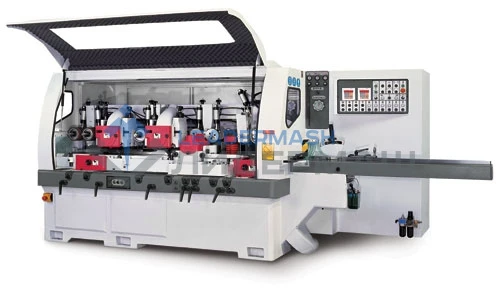

Четырехсторонний строгальный станок AB 6-23 (Blazer)
• Страна производства: Тайвань
• Кол-во шпинделей: 6шт;
• Сечение: 230х125 (х160; х230 опц.)
• Скорость подачи: 6-36 (бесступенчато)
• Тип станины: Литая
Подробнее
цена по запросу
Описание
Назначение
-
Четырехсторонние станки AB, в зависимости от комплектации, предназначены:
- калибровка заготовки
- изготовление погонажных изделий (половая доска, вагонка, наличник, брусок, плинтус и прочей аналогичной продукции)
- высокоскоростное изготовление погонажных изделий (макс. скорость подачи 60 м/мин)
- строгание и профилирование бруса (макс. Возможное сечение 250-230 мм)
- калибровка и деление заготовки блоком дисковых пил
Варианты схем расположения шпинделей
Область применения
Четырехсторонние станки применяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.
Ключевые особенности
 СТАНИНА
Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновению вибрации, даже на самой высокой скорости подачи.
|
|
Литой подающий и рабочий стол покрыты слоем хрома, для большей износостойкости и уменьшения трения заготовки об стол. Настройка боковой направляющей линейки и подающего стола осуществляется с помощью рычагов. Перед входным окном имеется дополнительный боковой прижим. |
|
Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6000 об/мин. Опционально возможно 9000 об/мин. Станок AB 6-23 (230x230) оснащается двумя контрапорами на 5-м и 6-м шпинделях, которые позволяют устанавливать тяжелый инструмент для профилирования деталей по всей ширине.
|
|
Система подачи заготовок состоит из верхней подающей – прижимной группы и нижних холостых, и приводных роликов, привод осуществляется редукторами через карданные валы и муфты закрытого типа. Состав подающей группы: - приводные верхние рифленые ролики обеспечивают надежную и уверенную протяжку массивных заготовок, а также подачу на высоких скоростях. - полиуретановые верхние ролики на выходе не повредят поверхность заготовок после чистовой обработки. - нижние рифленые и гладкие ролики в столе дополняют верхнюю группу, что способствует продвижению деталей большой ширины и большого сечения. Длина первого нижнего подающего ролика составляет 200 мм.
- механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 240 мм, при подаче по одной заготовки. |
|
|
|
ПУЛЬТ УПРАВЛЕНИЯ Для настройки станка предусмотрены несколько панелей управления и цифровые счетчики. - центральный пульт управления (вкл/выкл. шпинделей, управление системой подачи, подъем/ опускание траверсы, аварийный стоп, регулировка скорости подачи, регуляторы давления подающей группы) - дополнительный пульт управления (управление системой подачи, подъем/ опускание траверсы) - кнопка аварийной остановки
- цифровые счетчики прижимных башмаков и шпинделей |
|
|
|
Дополнительные опции для станка BLAZER AB 6-23 (230х230):
|
РАБОЧИЙ СТОЛ
ШПИНДЕЛИ
СИСТЕМА ПОДАЧИ
Вас заинтересовал этот станок?
Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:
- Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
- Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
- Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
Технические характеристики
| Количество шпинделей, шт | 6 |
| Ширина заготовки, мм | 18 - 230 |
| Толщина заготовки, мм | 6 - 125 |
| Скорость подачи, м/мин | 6-36 |
| Минимальная длина заготовок, мм | 240 |
| Частота вращения шпинделя, об/мин | 6200 |
| Диаметр шпинделей, мм | 40 |
| Внешний диаметр инструмента, мм | 100-250 |
| Мощность 1-го шпинделя, кВт | 5.5 |
| Мощность 2-го шпинделя, кВт | 5.5 |
| Мощность 3-го шпинделя, кВт | 7.5 |
| Мощность 4-го шпинделя, кВт | 7.5 |
| Мощность 5-го шпинделя, кВт | 7.5 |
| Мощность 6-го шпинделя, кВт | 7.5 |
| Мощность привода подачи, кВт | 5.5 |
| Диаметры/кол-во аспирационных отверстий, мм | 6х140 |
| Длина, мм | 4500 |
| Ширина, мм | 2010 |
| Высота, мм | 2110 |
| Масса, кг | 5400 |
| Габариты в упаковке, мм | 4500*2010*2110 |
