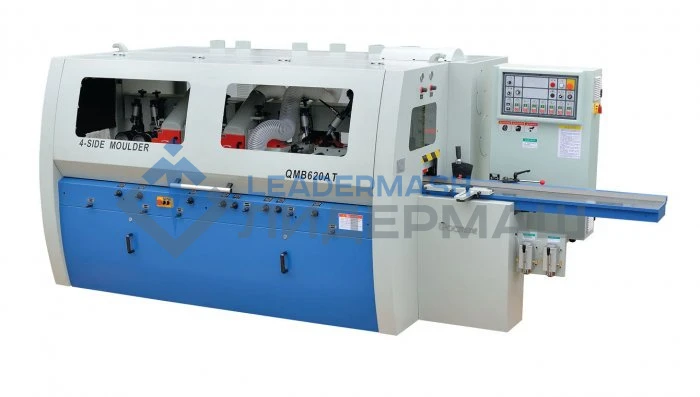

      Четырехсторонний станок QCM QMB 520А

      • Главная
      • Каталог
      • Деревообрабатывающие станки
      • Четырехсторонние станки
      • Пятишпиндельные станки
      • Четырехсторонний станок QCM QMB 520А
      В наличии
      QCM (Sichuan Qingcheng Machinery)
      • Кол-во шпинделей: 5шт;
      • Сечение: 200х125
      • Скорость подачи:  8-33 (Invertor)
      • Тип станины: Литая
      Подробнее

      цена по запросу

      Отправить заявку
      Задать вопрос
      • Описание
      • Технические характеристики
      Описание

      Назначение:

      Четырехсторонние станки QCM QMB 520 предназначены для точной плоскостной и профильной обработки заготовок с четырех сторон с целью получения готовой продукции за один проход.

      Применение

      Четырехсторонние станки QCMприменяются на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве строительного бруса и прочих профилированных изделий.

      Схемы расположения шпинделей:


      Собственная лаборатория QCM

      Фото готовой продукции:

      Фото готовой продукцииФото готовой продукции

      Конструктивные особенности
      Литая станина QCMСТАНИНА

      Цельнолитая чугунная станина, прошедшая специальную термообработку. Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

      Стол QCMСТОЛ И СИСТЕМА ПРИЖИМОВ НА ВХОДЕ

      Шлифованный абразивостойкий подающий стол на входе позволяет работать с различными типами материалов, в т.ч. МДФ. Боковой прижим из трех подпружиненных роликов в зоне подачи обеспечивает равномерную и стабильную подачу материалов в зону обработки.

      шпиндельШПИНДЕЛИ

      Высокоточные сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят контроль, что позволяет достигать безупречного качества строгания.

      Обрезиненные ролики QCMПОЛИУРЕТАНОВЫЕ ПРИВОДНЫЕ РОЛИКИ НА ВЫХОДЕ

      Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество и не оставят никаких следов даже на самых мягких породах древесины.

      Четырехсторонние станки QCMСИСТЕМА ПОДАЧИ ЗАГОТОВОК

      Для надежной подачи заготовок перед первым шпинделем установлен рифленый приводной ролик в столе, с направленными ребрами. В сочетании с верхними рябухами данная система осуществляет стабильную любых заготовок.

      Система подачи станка состоит из рифленых роликов (рябух) на входе и обрезиненных роликов на выходе, осуществляющих перемещение заготовки между шпинделями. Напротив второго (правого) шпинделя установлена система подачи коротких заготовок, которая надежно фиксирует деталь в момент фрезерования.

      Система подачи четырехстороннего станка QCMМЕХАНИЧЕСКИЕ РЕГУЛИРОВКИ ШПИНДЕЛЕЙ

      Все органы регулировки шпинделей вынесены на переднюю панель станка. Регулировка происходит по механическим счётчикам с точность 0,1мм.

      Пульт управления четырехстороннего станка QCMПУЛЬТ  УПРАВЛЕНИЯ

      Пульт управления, разработанный по самым высоким стандартам, позволяет удобно и точно осуществлять управление станком.
       .


      Редукторы QCMТРАСМИССИЯ

      Редукторная система привода подающих роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики.


      Вас заинтересовал этот станок?

      Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:

      • Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.

      • Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".

      • Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
      Технические характеристики
      Количество шпинделей, шт 5
      Ширина заготовки, мм 20-200
      Толщина заготовки, мм 8-125
      Скорость подачи, м/мин 8-33
      Минимальная длина заготовок, мм 590/250
      Частота вращения шпинделя, об/мин 6800
      Диаметр шпинделей, мм 40
      Внешний диаметр инструмента, мм 108-180 (108-200 на 5-м шп.)
      Мощность 1-го шпинделя, кВт 5.5
      Мощность 2-го шпинделя, кВт 5.5
      Мощность 3-го шпинделя, кВт 5.5
      Мощность 4-го шпинделя, кВт 7,5
      Мощность 5-го шпинделя, кВт 5.5
      Диаметры/кол-во аспирационных отверстий, мм 5*140
      Масса, кг 3600

      Услуги
      Пуско-наладка и сервис
      Пуско-наладка и сервис
      Компания «ЛИДЕРМАШ» предлагает услуги по проведению пуско-наладочных и шеф-монтажных работ.

      Мы проведем качественную сборку и настройку станка и оборудования, проведем инструктаж для работы операторов, в конечном результате подпишем акты о выполненных работах и сдадим полностью качественно настроенный станок в кратчайшие сроки.
      Доставка до покупателя
      Доставка до покупателя
      Компания «ЛИДЕРМАШ» предлагает услуги по доставке грузов без наценки по тарифам конечных перевозчиков.

      Мы сотрудничаем только с проверенными и надежными перевозчиками, которые дорожат своей репутацией и беспокоятся за сохранность грузов.

      • Prev
      • Next
      Товары
      • Шлифовальный станок для профильного погонажа W5
        Шлифовальный станок для профильного погонажа W5
        В наличии
        Отправить заявку
      • Линия покраски погонажа c УФ сушкой UV MASTER
        Линия покраски погонажа c УФ сушкой UV MASTER
        В наличии
        Отправить заявку
      • Компрессор поршневой Remeza СБ 4/С-100 LB 30
        Компрессор поршневой Remeza СБ 4/С-100 LB 30
        В наличии
        Отправить заявку
      • Торцовочный станок TR350RM
        Торцовочный станок TR350RM
        В наличии
        Ширина резания при толщине 30 мм., мм. 250
        Ширина резания при толщине 50 мм., мм. 220
        Ширина резания при толщине 80 мм., мм. 140
        Высота рабочего стола, мм. 880
        Частота вращения пилы, об/мин. 2880
        Номинальная мощность, кВт 2,2
        Длина, мм 2190
        Ширина, мм 610
        Высота, мм 1100
        Масса, кг 150
        Отправить заявку
      • Аспирационная установка для мелкодисперсной пыли LM MF9075А (14 000м3)
        Аспирационная установка для мелкодисперсной пыли LM MF9075А (14 000м3)
        В наличии
        Производительность, м3/ч 14000
        Количество мешков, шт 3 (36 фильтров)
        Размер мешков, мм 630х900 (175х1900 фильтры)
        Мощность вентилятора, кВт 7,5
        Скорость потока воздуха, м/сек 30-45
        Количество Х диаметр патрубков, шт х мм 7х120
        Длина, мм 3100
        Ширина, мм 1070
        Высота, мм 3400
        Масса, кг 386
        Габариты в упаковке, мм 3100*1700*850
        Отправить заявку
      • Автоматический торцовочный станок STROMAB WS-1
        Автоматический торцовочный станок STROMAB WS-1
        В наличии
        Отправить заявку
      • Пресс сращивания по длине YongQiang MH1560А
        Пресс сращивания по длине YongQiang MH1560А
        Отправить заявку
      • Ленточно-делительный двухпильный станок HP66
        Ленточно-делительный двухпильный станок HP66
        В наличии
        Макс. размер обрабатываемой детали, мм 300 х 300
        Расстояние от верхней пилы до конвейера, мм 12 – 180
        Расстояние от нижней пилы до конвейера, мм 6 – 130
        Расстояние между лентами, мм 6 -180
        Ширина конвейера, мм 285
        Диаметр шкивов, мм 711
        Размеры пилы (Д х Ш х Т), мм 4270 х 25-38 х 0,89
        Мощность двигателя привода пилы, кВт 15 х 2
        Мощность мотора гидросистемы, кВт 1,5
        Давление в гидросистеме, кг/см2 55
        Диаметры/кол-во аспирационных отверстий, мм Ø100×2
        Масса, кг 1500
        Габариты в упаковке, мм 2100x1000x2000 3000x630x700
        Отправить заявку
      • Линия окутывания профильного погонажа H&C BF300C II (Uneversal)
        Линия окутывания профильного погонажа H&C BF300C II (Uneversal)
        В наличии
        Ширина облицовочного материала, мм 20-300
        Мин. длина заготовки, мм 600
        Макс. высота заготовки, мм 80
        Скорость подачи, м/мин 25
        Мощность электродвигателя подачи, кВт 1.5
        Общая мощность, кВт 13,5
        Система нанесения клеерасплава да
        Система нанесения клея на водной основе да
        Длина, мм 4600
        Ширина, мм 750
        Высота, мм 2000
        Масса, кг 1400
        Общая установленная мощность, кВт 13.5
        Отправить заявку

      Поделиться
      Назад к списку
      • Станки с ЧПУ по дереву
      • Производство мебели
      • Деревообрабатывающие станки
        • Четырехсторонние станки
          • Четырехшпиндельные станки
          • Пятишпиндельные станки
          • Шестишпиндельные станки
          • Семишпиндельные станки и более
          • Для обработки больших сечений
        • Сушильные камеры для древесины
        • Ленточно-делительные станки
        • Торцовочные станки
        • Сращивание торцевое
        • Столярные станки
        • Оптимизация и вырезка деффектов
        • Оборудование для домостроения
        • Шипорезные станки
        • Шпон произвдство и обработка
        • Станки для поддонов
      • Финишная отделка
      • Станки для лазерной резки металла
      • Металлообрабатывающее оборудование
      • Вспомогательное оборудование
      • Заточка инструмента
      • Запасные части
      Наши специалисты ответят на любой интересующий вопрос. Оставьте запрос на сайте, или свяжитесь с нами любым удобным для вас способом.
      Задать вопрос
      Доставка в любой регион РФ
      Цель нашей компании — предложение широкого ассортимента оборудования на выгодных условиях и постоянно высоком качестве обслуживания.
      Компания
      О компании
      Партнеры
      Вакансии
      Склад
      Каталогx
      Станки с ЧПУ по дереву
      Производство мебели
      Деревообрабатывающие станки
      Финишная отделка
      Станки для лазерной резки металла
      Металлообрабатывающее оборудование
      Вспомогательное оборудование
      Заточка инструмента
      Запасные части
      Услуги
      Лизинг и кредит
      Доставка до покупателя
      Инжиниринг и аудит
      Пуско-наладка и сервис
      Trade-In
      Информация
      Акции
      Новости
      Наши контакты

      +7(499) 113-18-21 +7(800) 551-75-91
      Пн. – Пт.: с 9:00 до 18:00
      г. Москва, ул.Кусковская д.20А, оф.504Г
      info@leadermash.ru
      © 2021 Все права защищены.
      Версия для печати
