Назначение
Предназначен для продольного и поперечного раскроя, а также прифуговки шпона в пачках с получением кромки высокого качества для последующего сшивания в рубашки.
СХЕМА ОБРАБОТКИ:
ГОТОВАЯ ПРОДУКЦИЯ:
Область применения
Отличительные особенности

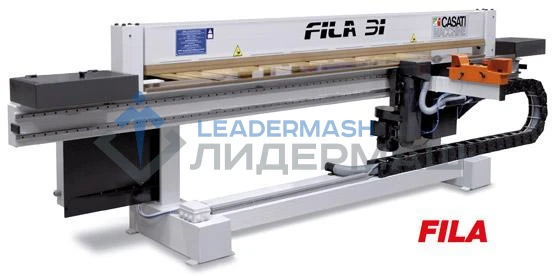

Станки серии «Fila» с ручной подачей;Станки серии «Fila - А» с приводом перемещения суппортов от электродвигателей;
Подъём и опускание агрегатов - пневматические, по прямолинейным направляющим (очистка направляющих - встроенными грязесъёмниками);
Осевая регулировка дисковой пилы механическая;
Кабель для электроагрегатов располагается внутри гибкой защитной цепи;
Фиксация пачки шпона прижимной балкой осуществляется двумя пневматическими цилиндрами;
В базовой комплектации предусматривается твердосплавная пила диаметром 180 мм;
Соответствует Европейским стандартам безопасности.
Конструктивные особенности
ОСЕВАЯ РЕГУЛИРОВКА ПИЛЬНОГО ДИСКА Маховик регулировки осевого положения пильного диска. |
|
РЕГУЛИРОВКА ПИЛЬНОГО ДИСКА ПО ВЫСОТЕ Пневматическая (с пульта управления) регулировка высота пилы, в диапазоне 40 мм.
Пневмоцилиндр для подъема и опускания пилы. |
|
Пульт управления оснащен, кнопками аварийной остановки, вкл/выкл питания. |
|
Боковая панель оснащена джойстиками для управления:
Переключателями ВВЕРХ и ВНИЗ пильный диск и фрезера. |
|
Пульт управления возможно повернуть в сторону, для экономии места.
|
|
Аспирационный воздуховод от пильного диска и фрезы находиться в неподвижной защищенной гофре. Электрика проложена в кабель канале.
|
|
Каретка движется по линейным направляющим, что гарантирует легкость перемещение и идеальную точность. |
|
УЗЕЛ ПРИФУГОВКИ (ОПЦИЯ)
Прифуговочный узел мощностью 1,1 кВт с насадной фрезой. |
|
Задний стол с переставляемым вручную упором для базирования по миллиметровые линейки обрабатываемого пакета по ширине. |
|
Опция задний стол, включает пневматический прижим. |
ПУЛЬТ УПРАВЛЕНИЯ
БОКОВАЯ ПАНЕЛЬ
МОБИЛЬНОСТЬ
АСПИРАЦИЯ
НАПРАВЛЯЩИЕ
ЗАДНИЙ СТОЛ (ОПЦИЯ)
ПНЕВМАТИЧЕСКИЙ ПРИЖИМ (ОПЦИЯ)
