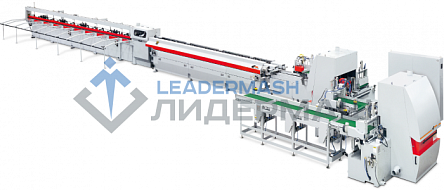

Автоматическая линия сращивания YongQiang FJL150-8
Автоматическая линия торцевого сращивания FJL150-8 разработана для производительного технологического процесса сращивания заготовок по длине в автоматическом режиме
Подробнее
цена по запросу
Описание
СХЕМА ЛИНИЙ:
A – стол загрузки
B – автоматический шипорезный станок
С – ленточный транспортер D – автоматический шипорезный станок с узлом клеенанесения
E – роликовый транспортер
F – цепной конвейер
G – автоматический пресс сращивания
Назначение
Автоматическая линия торцевого сращивания FJL150-8 разработана для производительного технологического процесса сращивания заготовок по длине в автоматическом режиме
Область применения
Предприятия и цеха по производству столярных изделий, клееных щитов, производству мебели, клееного бруса для домостроения и другие деревообрабатывающие производства.
Фото получаемой продукции
Конструктивные особенности
Стол подачи Несколько столов подачи обеспечивают беспрерывную подачу заготовок в шипорезный станок |
|
Шипорезный станок №1 Оборудован подрезной, торцовочной пилой и фрезерным агрегатом. |
|
Шипорезный станок №2 с узлом автоматического клеенанесения Оборудован подрезными пилами, торцовочной пилой, фрезерным агрегатом и узлом клеенанесения |
|
Прижимы в шипорезном станке Пакет заготовок фиксируется в шипорезной группе за счет двух верхних и бокового пневматических прижимов, это гарантирует высокое качество минишипа |
|
Приводной роликовый транспортер Роликовый транспортер предназначен для перемещения заготовок из зоны нарезания минишипа в зону прессования. |
|
Цепной конвейер предварительного прессования
Выполняет функцию опрокидывания ламелей на пласть и предварительного набора ламели для последующей передачи в пресс |
|
Автоматический двухканальный пресс сращивания
Имеет две рабочие зоны, где в первой осуществляется набор заготовок до жесткой фиксации и торцовка ламели до заданной длины, в то время как во второй зоне происходит окончательное прессование. |
Технические характеристики
| Валюта | RUB |
| Длина заготовок на входе, мм | 150-900 |
| Толщина заготовок для шипорезной группы, мм | 20-150 |
| Ширина пакета заготовок, мм | 590 |
| Диаметр шпинделя фрезерного узла, мм | 50 |
| Частота вращения фрезерного шпинделя, об/мин | 6750 |
| Посадочный диаметр пилы, мм | 30 |
| Частота вращения пилы, об/мин | 2840 |
| Мощность двигателя фрезерного узла, кВт | 15*2 |
| Мощность двигателя пильного узла, кВт | 4*2 |
| Мощность двигателя подрезного узла, кВт | 0,75*3 |
| Суммарная мощность двигателей ленточных транспортеров, кВт | 1,5 |
| Мощность двигателей роликового транспортеров, кВт | 2,25 |
| Давление в пневмосистеме, бар | 6-8 |
| Требование по аспирации, м3/час | 9000 |
| Длина заготовки на выходе, мм | 6040 |
| Максимальная ширина заготовки, мм | 30-150 |
| Максимальная толщина заготовки, мм | 20-80 |
| Мощность двигателя пилы, кВт | 4 |
| Мощность двигателя гидростанции пресса, кВт | 4 |
| Суммарная мощность, кВт | 58,75 |
| Усилие прессования, кг | 7500 |
| Суммарная мощность двигателей ленточных транспортеров шипорезной группы, кВт | 0,75 *2 |
| Нанесение клея | Валик |
| Суммарная мощность двигателей транспортеров, кВт | 1,5 |
| Суммарная мощность двигателей роликовых транспортеров, кВт | 2,25 |
| Суммарная мощность двигателей цепного транспортера, кВт | 3,75 |
| Габариты в упаковке, мм | 18900*6000 |
