ВЫСОКОПРЕЦИЗИОННЫЕ ВИНТОВЫЕ ПАРЫ
ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ
ОТДЕЛЬНО СТОЯЩИЙ ЭЛЕКТРОШКАФ
СЕРВО МОТОРЫ (Yaskawa)
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ
ПНЕВМОУПОРЫ
ВАКУУМНЫЙ НАСОС 5.5кВт
цена по запросу

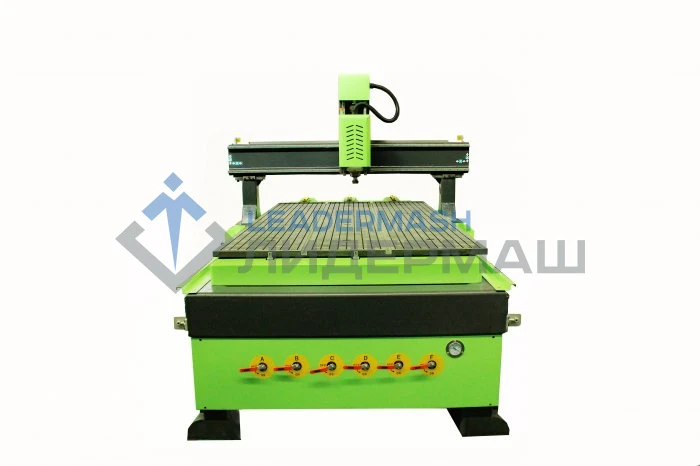

Фрезерный станок с ЧПУ TS 1325 D
- Рабочая зона XYZ - 2100х3000x300 мм
- Мощность шпинделя - 9,0 кВт
- Смена инструмента - Авто (линейный магазин)
- Приводы по осям- Серво-гибридные
- Вакуумный стол - Есть
- Система управления - NC Studio
Подробнее
цена по запросу
Отзывы
Оплата
Способы оплаты при заказе для физических лиц:
- наличные,
- карты любых банков.
После подтверждения оплаты выдается чек и договор.
Юридические лица оплачивают заказ безналичным расчетом по выставленному счету банковским переводом в течение трех суток. Платежные документы необходимо сохранить до получения заказа.
Альтернативные способы оплаты:
- Лизинг
На общую сумму заказа от 250 тыс. руб. возможна покупка в лизинг. Для первого взноса потребуется от 15% стоимости заказа. Пользоваться оборудованием можно сразу после внесения аванса - Кредит
Передаем в банки пакет документов для предоставления кредита. После принятия решения с вами связывается менеджер. - TRADE-IN
Меняем рабочие станки, изготовленные после 2005 года, на новые. Старые забираем на реализацию.
Гарантия на оборудование устанавливается производителями от 12 до 36 месяцев.
Доставка
Варианты доставки:
- Самовывоз
Пн. – пт. С 9:00 до 17:00 по согласованию времени приезда с менеджером. - Доставка в регионы
Доставляем заказы во все регионы России любыми транспортными компаниями. Тарифы и сроки устанавливает перевозчик. - Под заказ
Если нужного вам оборудования нет на складе, мы закажем и привезем его по вашей заявке. Сроки доставки обговариваются отдельно.
Со складов заказ отгружается в течение трех суток после оплаты. Оборудование поставляется в полной комплектации со всеми документами.
Описание
НАЗНАЧЕНИЕ:
Станки моделей TS 1325 – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Станки моделей TS 1325 – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяться для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СВАРНАЯ ЖЕСТКАЯ СТАНИНА Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки. |
|
ВАКУУМНЫЙ СТОЛ
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также загатовку на стол можно крепить механически при помощи стубцин, для этого на столе есть Т-образный профиль. |
|
Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z |
|
Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ШПИНДЕЛЬ 6 кВт HQD
За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается с помощью принудительного вентилятора. |
|
Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
|
|
КОСОЗУБАЯ РЕЙКА
Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин. |
|
Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скоро-сти перемещения. Данные серводвигатели хорошо заре-комендовали себя высокой степенью надежности. |
|
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ВСЕМ ОСЯМ Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно:
- реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- получить гораздо более высокий КПД;
- облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики; - уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации |
|
СИСТЕМА УПРАВЛЕНИЯ DSP пульт NK 105
|
|
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
|
Позиционирование заготовки осуществляется пневматическими выравнивателями по базирующим упорам в автоматическом режиме. Что обеспечивает точность расположения листа по осям. |
|
Обеспечивает надежную фиксацию деталей и долгий срок службы оборудования. Производительность 260м3 в час.
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве |
Вас заинтересовал этот станок?
Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:
- Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
- Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
- Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
Технические характеристики
| Тип станка | Фрезерные |
| Ширина, мм | 2350 |
| Масса, кг | 1750 |
| Рабочая зона, мм | 2100x3000 |
| Высота по оси Z, мм | 300 |
| Смена инструмента | Ручная |
| Вакуумный стол | ДА |
| Мощность шпинделя, кВт | 6 |
| Производитель шпинделя | HQD (Китай) |
| Мощность инвертора, кВт | 6 |
| Тип магазина | Линейный |
| Охлаждение шпинделя | Воздушное |
| Шестерня-рейка по осям XY | Косозубая |
| Макс. скорость по осям, м/мин | 30 |
| Макс. скорость резания, м/мин | 15 |
| Тип привода по осям | Серво Моторы (Yaskawa) |
| Цанговый патрон | ER32 |
| Система управления | NC-Studio |
| Вакуумный насос, м3ч | 5.5 кв |
| Датчик калибровки инструмента | Ручной |
| Токарная ось | Опция |
| Длина, мм | 1500 |
| Высота, мм | 179 |
