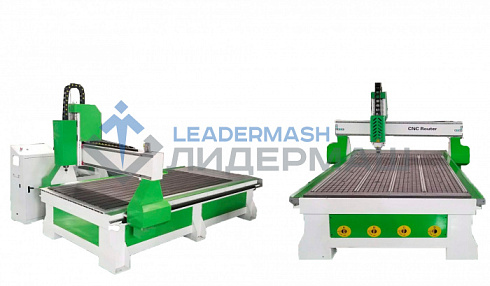

Фрезерный станок с ЧПУ TS 1515 (Вакуумная подготовка)
- Рабочая зона XYZ - 2100х3000x300 мм
- Мощность шпинделя - 9,0 кВт
- Смена инструмента - Авто (линейный магазин)
- Приводы по осям- Серво-гибридные
- Вакуумный стол - Есть
- Система управления - NC Studio
Подробнее
цена по запросу
Описание
Станок с ЧПУ TS 1515 предназначен для фрезеровки и гравировки изделий из разных видов материалов в двух- и трехмерном пространстве. Это популярное оборудование с высокой производительностью и точностью обработки деталей.
Виды обрабатываемых материалов и область применения
Станок рассчитан на высокоскоростную обработку деревянных заготовок, листовых материалов, искусственного камня, модельного пластика, акрилового и оргстекла.
С помощью фрезера с ЧПУ TS 1515 можно выполнять:
- простые и сложные лестницы, в том числе с резными балясинами;
- разные предметы для декора интерьера;
- барельефы;
- мебельные фасады – простые и с резьбой;
- различные элементы корпусной мебели;
- двери со сложным орнаментом;
- объемные фигуры, логотипы, вырезанные буквы;
- сувенирную и рекламную продукцию.
Для станков этой серии характерны большие рабочие зоны – 2100 х 3000 x 300 мм, автосмена инструмента, увеличенная высота по Z-оси.
Конструктивные особенности
Жесткая станинаСваренная из стальных профилей прямоугольного сечения и толстолистовых уголков, предварительно прошедших обработку отжигом, станина полностью отвечает всем стандартам жесткости и надежности. Отсутствие вибраций и колебаний во время работы станка гарантирует высокое качество изделий после обработки. |
Электрошпиндель HQD 3,5 кВт с воздушным охлаждениемВысокочастотное вращение шпинделя (до 18 000 оборотов в минуту) расширяет технологические ресурсы станка, позволяет работать с прочными материалами на высоких скоростных режимах. |
Направляющие высокой точностиВсе оси для перемещения оборудованы квадратными линейными направляющими с сечением 20 мм с каретками. Такая система обладает отличной динамической грузоподъемностью, может выдерживать большие нагрузки. Жесткость станины и прочные направляющие обеспечивают оборудованию хороший рабочий ресурс без потери качества обрабатываемых деталей. |
Стол с вакуумной подготовкойВакуумная станция 5,5 кВт обеспечивает надежное размещение и фиксацию заготовки на рабочем столе в течение всего периода обработки. Система с вакуумом позволяет сэкономить время, уменьшить человеческий фактор. Механически закреплять заготовки на столе тоже можно – с использованием струбцин. Для этого в конструкции предусмотрены специальные пазы. |
Косозубая реечная передачаПередвижение по осям X и Y совершается посредством косозубой реечной передачи. При таком способе усиливается сила сцепления между рейкой и шестерней, благодаря чему возрастает точность работы станка и скорость холостого хода – до 30 м/мин. |
Высокопрецизионные винтовые парыШарико-винтовая передача позволяет развивать большую подачу для перемещения электрошпинделя по Z-оси с высокой точностью, полностью исключая люфт. |
Автоматическая система смазкиСмазка направляющих по всем осям выполняется централизованно. Эта удобная функция позволяет сэкономить на смазочном материале, так как он поступает дозированно, с минимальным расходом. |
Датчик измеренияИзмеряет и контролирует высоту заготовки по отношению к длине инструмента. С началом работы станка датчик срабатывает автоматически. Параметры вводятся быстро, повышается производительность оборудования, безопасность работы. |
Сервогибридные двигатели LeadshineИндивидуальное расположение серводвигателей по всем осям для движения шпинделя обеспечивает его точное позиционирование и надежность работы всего оборудования. За работу приводов отвечает центральный процессор. |
Отдельный шкаф с электроблокомБлок управления находится в отдельно стоящем шкафу, что помогает защитить его от внешних воздействий и возможных вибраций. Автоматика работает четко и точно, в ее основе комплектующие надежных производителей. |
Система управленияСтанок оснащен давно заслужившей доверие системой управления NC STUDIO. Она передает управляющие программы на все системы оборудования – от приводов до датчика управления. Удобный и понятный в использовании интерфейс делает работу на станке простой и комфортной. Программирование и внесение корректировок возможно непосредственно у станка. Сокращается время на техническое обслуживание станка, после первоначальной настройки системы управления она не требует повторной перенастройки. |
Вас заинтересовал этот станок?
Более подробную информацию вы можете узнать у наших специалистов, любым удобным для вас способом:
- Закажите звонок: Специалист компании ЛИДЕРМАШ свяжется с Вами в течение рабочего дня, и ответит на все интересующие Вас вопросы.
- Напишите нам в онлайн форму: Вы получите подробную консультацию по этому станку в режиме "Online".
- Позвоните нам прямо сейчас: по номеру +7(499) 113-18-21 или бесплатному номеру для регионов 8 (800) 551-75-91, и Вас проконсультирует лучший специалист направления.
Технические характеристики
| Тип станка | Фрезерные |
| Рабочая зона, мм | 1530*1530 |
| Высота по оси Z, мм | 300 |
| Смена инструмента | Ручная |
| Вакуумный стол | ДА |
| Количество вакуумных зон, шт | 4 |
| Мощность шпинделя, кВт | 3,5 |
| Производитель шпинделя | HQD (Китай) |
| Тип магазина | Линейный |
| Охлаждение шпинделя | Воздушное |
| Шестерня-рейка по осям XY | Косозубая |
| ШВП по оси Z | Шарико-винтовая передача |
| Макс. скорость по осям, м/мин | 10 |
| Тип привода по осям | Серво-гибрид |
| Тип быстросъемного патрона | ISO-30 |
| Цанговый патрон | ER32 |
| Система управления | NC-Studio |
| Длина, мм | 2150 |
| Ширина, мм | 2150 |
| Высота, мм | 1650 |
| Масса, кг | 900 |
