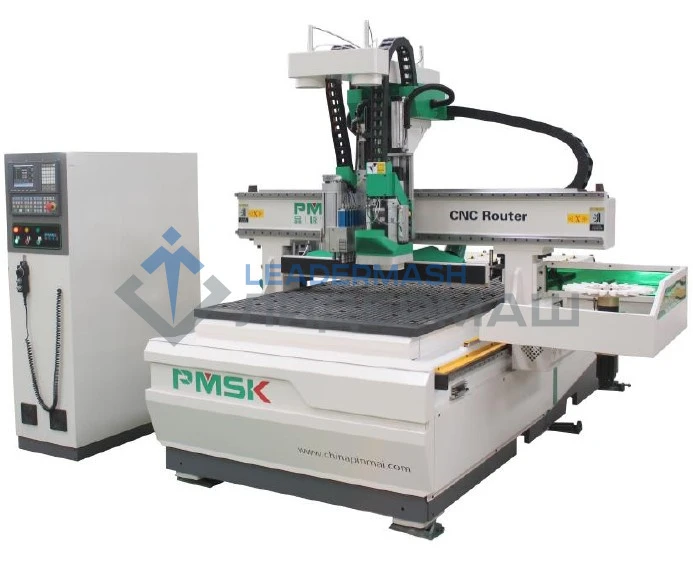

Фрезерный станок с ЧПУ PMSK СA48-1325 R12V9

УСИЛЕННАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокая геометрическая точность

Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на 5 осевом портальном металлообрабатывающем центре с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. Собственное контролируемое производство станин по технологии отжига и последующего старения, позволяет обеспечить высокое качество, надежность и долговечность конструкции.

ВЫСОКОПРОЧНЫЙ СТАЛЬНОЙ ПОРТАЛ

Портал фрезерных станков с ЧПУ PMSK выполнен из стали толщиной 8мм. Портал перемещается по высокоточным призматическим направляющим LAPPING (Тайвань). Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ «Z» - TBI (Тайвань)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Тайвань) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

ЛИНЕЙНЫЕ ПОДШИПНИКИ ПО ВСЕМ ОСЯМ LAPPING (Тайвань)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. PMSK применяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» «PMI» или аналоги.

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСЯМ «X-Y»

Перемещение по осям XY обеспечивает косозубая система шестерня-рейка пр-ва Германия. Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9 КВТ - 24 000 ОБ/МИН «HQD» (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой, за которыми нужно следить).

ПИНДЕЛЬ HiTECO Италия (ОПЦИЯ)

На станках PMSK устанавливаются Итальянские шпиндели HiTECO мощностью 9,5кВт и частотой вращения 24 000 об/мин. HiTECO мировой лидер в производстве электрошпинделей входящий в состав концерна SCM GROUP.

ИНВЕРТОР 11 кВт

Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания PMSK (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инвертора или шпинделя.

СИСТЕМА ЧПУ SYNTEC (Тайвань)

Фрезерные станки с ЧПУ PMSK комплектуются новейшей системой управления SYNTEC 60CB. Одна из самых доступных и надежных систем управления. Системы SYNTEC используется даже на высокоточных металлообрабатывающих станках. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

В базовом оснащении станки комплектуются автоматической системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру.

СЕРВО ПРИВОДЫ «DELTA» (Тайвань)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Применение сервоприводов DELTA гарантирует высокую точность, повторяемость деталей, на максимальных скоростях. «YASKAWA» (Япония) - ОПЦИЯ

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Передача крутящего момента с серво-двигателя на шестерню происходит с применением высокоточных японских планетарных редукторов «SHIMPO-NIDEC». Редукторы позволяют: выдерживать максимальные нагрузки с сохранением высокой точности; обеспечивать большие ускорения; снизить время на техническое обслуживание и простои.

ДВУХСЛОЙНЫЙ ВАКУУМНЫЙ СТОЛ И УПОРЫ

Вакуумный стол с выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям.

По бокам стола установлены пневматические упоры, для базирования материала в точке нуля.

ВАКУУМНЫЙ НАСОС

Станки PMSK оснащаются роторно-пластинчатыми вакуумными насосами, производительностью 250м3/ч, при этом мощность привода всего 7.5кВт.

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА

Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.

ОГРАНИЧИТЕЛИ ХОДА ПО ОСЯМ

Для обеспечения безупречной защиты перемещения портала, станки PMSK оснащены точным концевым выключателем, предотвращающим вымещение портала в случае превышения предельного перемещения по одной из оси.

МАГАЗИН ИНСТРУМЕНТА

Линейный магазин смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка. Стандарт инструментального патрона ISO30.

СВЕРЛИЛЬНАЯ ГОЛОВА V9

Оснащена 9 вертикальными шпинделями, каждый из которых программно управляется с помощью пневматических цилиндров, согласно заданной карте присадки.
